MAX6125, MAX6141, MAX6145, MAX6150, MAX6160

Недорогие источники опорного напряжения с низким падением напряжения в корпусе SOT23 (три вывода)

Отличительные особенности:

  • Корпус:
        3-Pin SOT23 (MAX6125/41/45/50)
         4-Pin SOT143 (MAX6160)
  • Низкое падение напряжения: 200 мВ
  • Потребляемый ток 75 мкА, не зависти от напряжения питания
  • Температурный коэффициент 15 ppm/C (тип), 50 ppm/C (макс)
  • Стабильность при емкостных нагрузках до 10 нФ
  • Регулируемое выходное напряжение от 1.23 В до VIN - 0.2 В (MAX6160)
  • Оптимизация для работы в системах с питанием 3 В/5 В

Области применения:

  • Системы с питанием 3 В/5 В
  • Системы с автономным питанием
  • Портативное/оборудование ручного применения
  • Системы сбора данных
  • Измерительные комплексы и системы управления техпроцессами

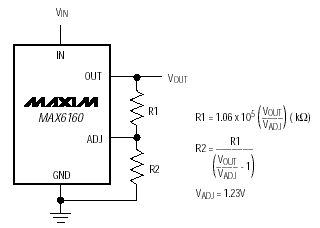

Типовая схема включения:

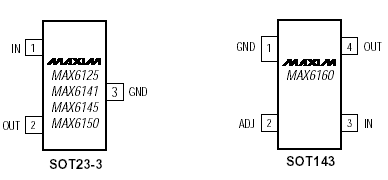

Расположение выводов:

Описание:

Микромощные, трех - выводные источники опорного напряжения (ИОН) с низким напряжением падения MAX6125/ MAX6141/ MAX6145/ MAX6150/ MAX6160 обеспечивают 2.5 В, 4.096 В, 4.5 В, 5.0 В и регулируемые (от 1.23 В до 12.4 В) опорные уровни напряжения, соответственно. Низкое значение падения напряжения делает данные ИОН идеальными для приложений с питанием 3 В и 5 В. В отличие от двух - выводных ИОН , которые бесполезно расходуют большую часть потребляемой энергии и требуют подключения внешнего резистора, семейство ИОН MAX61хх имеет, практически независимый от напряжения питания, потребляемый ток, что позволяет продлять ресурс батареи.

Начальная погрешность для данных ИОН составляет 1%. Типичное значение температурного коэффициента выходного напряжения составляет 15 ppm/C (единиц на миллион/С) при гарантированном коэффициенте менее 50 ppm/C (исключая MAX6160). ИС MAX6125/MAX6141/MAX6145/MAX6150 выпускаются в корпусах 3-pin SOT23 и 8-pin SO. ИС MAX6160 выпускается в корпусах 4-pin SOT143 и 8-pin SO.

Таблица соответствия:

Тип Предустановленное выходное напряжение (В) Корпус
MAX6125 2.5 3 SOT23/8 SO
MAX6141 4.096 3 SOT23/8 SO
MAX6145 4.5 3 SOT23/8 SO
MAX6150 5 3 SOT23/8 SO
MAX6160 Регулируемое (от 1.23 до 12.40) 4 SOT143/8 SO

Документация:

  63 Kb Engl Описание микросхемы
