MAX887

Малошумящий, понижающий, DC/DC преобразователь с ШИМ и 100% рабочим циклом

Отличительные особенности:

• Эффективность 95%
• Выходной ток 600 мА
• Ограничение тока цикл – за – циклом
• Низкое падение напряжения, 300 мВ/500 мА, 100% - й рабочий цикл
• Встроенный 0.6 Ом (тип) MOSFET
• Встроенный синхронный выпрямитель
• Высокочастотное преобразование с ШИМ в токовом режиме управления
• Внешняя синхронизация, или встроенный генератор 300 кГц
• Гарантированный диапазон рабочих частот встроенного генератора от 260 кГц до 340 кГц
• Режим отключения (Shutdown) с потреблением 2.5 мкА

Области применения:

• Портативные измерительные приборы
• Сотовые телефоны и радиостанции
• Персональные коммуникаторы
• Системы распределения питания
• Компьютерная периферия

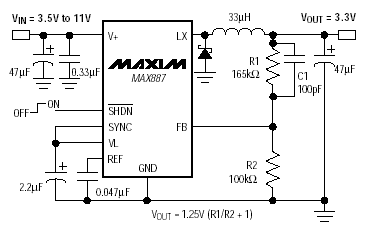

Типовая схема включения:

Расположение выводов:

Описание:

Высокоэффективный, понижающий DC/DC преобразователь MAX887 обеспечивает регулируемое выходное напряжение в диапазоне от 1.25 В до 10.5 В. Диапазон входных напряжений составляет от 3.5 В до 11 В, при токе нагрузки до 600 мА. Режим преобразования со 100%-ным рабочим циклом минимизирует падение напряжения (300 мВ, типичное, при 500 мА). Синхронный выпрямитель сокращает потери, обеспечивая эффективность преобразования до 95%.

Преобразование с фиксированной частотой и широтно – импульсной модуляцией (ШИМ) позволяет сократить шумы, что важно для чувствительных коммуникационных приложений. Наличие встроенного высокочастотного генератора позволяет использовать миниатюрные внешние компоненты поверхностного монтажа, существенно сокращающие, занимаемую на плате площадь, и исключает интерференционные помехи в полосе звуковых частот. Входной сигнал SYNC позволяет проводить синхронизацию встроенного тактового генератора, для исключения интерференционного влияния на чувствительные RF цепи и цепи сбора данных.

ИС MAX887 обладает функцией токового управления для реализации превосходной реакции на переходные процессы, вызываемые изменением входного напряжения и тока нагрузки. Система ограничения тока в каждом цикле преобразования позволяет защитить встроенный силовой MOSFET и выпрямитель. Режим малого энергопотребления - Shutdown (2.5 мкА, тип.) позволяет продлять ресурс батареи.
