MAX860, MAX861

50 мА, коммутационно - конденсаторные преобразователи напряжения с выбираемой частотой преобразования

Отличительные особенности:

• Корпус 8-Pin µMAX, (высота 1.11 мм)
• Инвертирует, или удваивает входное напряжение питания
• Три выбираемые частоты преобразования
• Высокая частота преобразования сокращает габариты конденсаторов
• Эффективность преобразования 87% при 50 мА
• Потребляемый ток покоя 200 мкА (MAX860)
• Потребляемый ток, Shutdown: 1 мкА
• Падение напряжения 600 мВ, при нагрузке 50 мА
• Выходное сопротивление 12 Ом

Области применения:

• Портативные компьютеры
• Медицинское оборудование
• Источники питания интерфейсов
• Ручные измерительные приборы
• Источники питания операционных усилителей

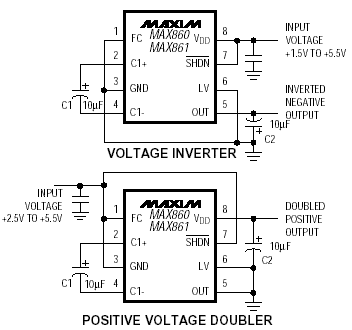

Типовая схема включения:

Расположение выводов:

Описание:

Преобразователи напряжения с подкачкой заряда MAX860/MAX861 инвертируют входные напряжения в диапазоне от +1.5 В до +5.5 В, или удваивают входные напряжения в диапазоне от +2.5 В до +5.5 В. Благодаря высокой частоте преобразования, данные ИС используют всего два небольших, дешевых конденсатора. Их выходная нагрузочная способность 50 мА снимает потребность в импульсной стабилизации, исключая необходимость применения дросселей, сокращая расходы, конечный размер и EMI преобразователя. Эффективность преобразования свыше 90% с большинством токов нагрузки, в сочетании с типичным потребляемым током всего 200 мкА (MAX860), обеспечивает оптимальное использование данных ИС, как в приложениях с автономным питанием, так и в приложениях с локальными (платы расширения) преобразователями уровней напряжений.

Вход управления частотой (FC) обеспечивает переключение между тремя фиксированными частотами преобразования, для оптимизации размеров конденсаторов, потребляемого тока покоя, и для предотвращения проникновения помех преобразования в чувствительные цепи. Каждая ИС имеет уникальный набор трех возможных частот преобразования. Вход управления режимом Shutdown (SHDN, активный низкий), переводит ИС в режим с потребляемым током, менее , чем 1 мкА. ИС MAX860/MAX861 подходит для использования в приложениях, в которых частоты преобразования ИС ICL7660 и MAX660 недостаточно велики. ИС MAX860/MAX861 выпускаются в корпусах 8-Pin SO и µMAX.

Документация:

142 Kb Engl Описание микросхемы

---

---
