MAX747

Высокоэффективный, понижающий, P- канальный, DC/DC контроллер с ШИМ

Отличительные особенности:

• Эффективность преобразования от 90% до 95% в диапазоне выходных токов от 50 мА до 2.5 А
• Диапазон входного напряжения от 4 В до 15 В
• Малый потребляемый ток 800 мкА
• Потребляемый ток в режиме Shutdown: 0.6 мкА
• Управляет внешними P - канальными полевыми транзисторами
• Ограничение тока в каждом цикле преобразования
• Прецизионный источник опорного напряжения 2 В1.5%
• Регулируемый режим мягкого старта
• Блокировка запуска при недостатке входного напряжения
• Прецизионный компаратор для определения режимов Power-Fail и Low-Battery

Области применения:

• Источники питания ноутбуков
• Персональные органайзеры, PDA
• Оборудование с автономным питанием
• Сотовые телефоны
• Преобразования 5 В в 3.3 В, отвечающие стандарту «Green PC»

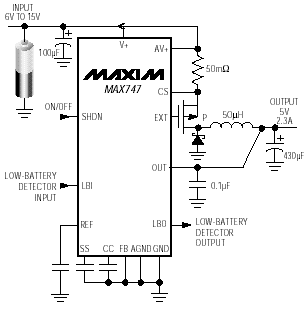

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX747 является высокоэффективным, силовым, понижающим DC/DC контроллером, предназначенным для управления внешними P-канальными полевыми транзисторами. ИС обеспечивает эффективность преобразования от 90% до 95%, при входном напряжении 6 В и с токами нагрузки в диапазоне от 50 мА до 2.5 А. Контроллер использует режим токового управления с ШИМ (широтно - импульсной модуляцией), для обеспечения прецизионной стабилизации выходного напряжения и низкого уровня шумов. Диапазон входных напряжений от 4 В до 15 В, фиксированное выходное напряжение 5 В/регулируемое (Dual-Mode TM) и регулируемый ограничитель тока, делают данную ИС идеальным выбором для широкого круга приложений.

Высокая эффективность преобразования в режиме малой нагрузки достигается, благодаря оригинальной схеме с автоматическим пропуском импульсов преобразования (Idle-Mode TM), которая минимизирует потери преобразования, за счет снижения частоты преобразования. Малый потребляемый ток 800 мкА в холостом режиме, и ультра - низкий ток в режиме Shutdown 0.6 мкА, еще больше продлевают ресурс батареи.

Внешние подключаемые элементы защищены системой ограничения тока внутри каждого цикла преобразования. ИС MAX747, также, имеет 2 В 1.5% источник опорного напряжения, компаратор для мониторинга разряда батареи или трансляции уровня, функцию мягкого старта и режим Shutdown.

ИС MAX746 рассмотрена в отдельном описании. Она имеет сходный, с ИС MAX747, набор функций, но предназначена для управления N- канальными полевыми транзисторами.

Документация:

136 Kb Engl Описание микросхемы

---

---
