MAX743

Двухканальный, импульсный стабилизатор (от +5 В до ±15 В или ±12 В)

Отличительные особенности:

• Нагрузочная способность: ±100 мА, или ±125 мА
• Гарантированные характеристики для внутрисхемной работы
• Погрешность выходного напряжения ±4% в диапазоне температур, входных напряжений и нагрузки
• Типичная эффективность преобразования 82%
• Низкий уровень шумов, обратная связь по- току
• Встроенная система ограничения тока
• Система термозащиты с режимом Shutdown
• Система защиты от запуска при пониженном напряжении и мягкий старт
• Логическое управление переключением режимов ±12 В и ±15 В
• Доступен макетный набор (evaluation kit)
• Встроенные силовые MOSFET

Области применения:

• Модульная замена DC/DC преобразователей
• Системы распределения энергии
• Компьютерная периферия
• Портативные измерительные приборы

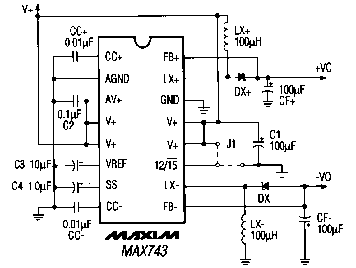

Типовая схема включения:

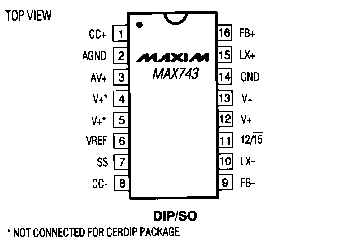

Расположение выводов:

Описание:

Интегральный DC/DC преобразователь напряжения MAX743 имеет все активные цепи, необходимые для построения малогабаритных, двухканальных источников питания. Реализуемое, с использованием стандартных дросселей с двумя выводами, а не с трансформаторами, схемное решение позволяет, независимо стабилизировать оба выходных напряжения, с погрешностью в пределах ±4%, в диапазоне допустимых входных напряжений, температуры, и токов нагрузки.

ИС MAX743, типично, обеспечивает эффективность преобразования от 75% до 82%, для большинства значений нагрузки. ИС функционирует в режиме токовой обратной связи на частоте 200 кГц, т.е. возможно совместное использование с ИС малогабаритных, легких внешних элементов. Также, это позволяет реализовать простую фильтрацию выходных пульсаций и шумов.

ИС MAX743 имеет повышенную надежность, благодаря встроенным силовым транзисторам и монолитной конструкции. Функция термо – отключения предотвращает перегрев, а ограничение тока внутри каждого цикла преобразования, защищает силовые транзисторы. К другим функциям относятся система блокировки запуска при недостатке входного напряжения и программируемый, мягкий старт.

Дроссели, конденсаторы и диоды для совместного использования с ИС MAX743 могут быть, непосредственно, заказаны на фирме Maxim, в промышленных партиях. Также, есть возможность заказа макетного набора (MAX743EVKIT).

При необходимости обеспечения больших нагрузок, обращайтесь к документации на MAX742, которая управляет внешними силовыми MOSFET транзисторами.

Документация:

472 Kb Engl Описание микросхемы

---

---
