MAX731, MAX752

+5 В, или регулируемые, повышающие, DC-DC преобразователи с токовым режимом управления

В новых разработках рекомендовано применять MAX1700/MAX618

Отличительные особенности:

• Гарантированная нагрузочная способность по току до 200 мА без подключения внешнего MOSFET
• Входное напряжение от 2.5 В
• Режим преобразования: высокая частота (170 кГц), токовый режим ШИМ
• Типичная эффективность преобразования при полной загрузке от 82% до 87% (MAX731)
• Типичная эффективность преобразования при полной загрузке от 85% до 95% (MAX752)
• Использует малогабаритные дроссели и не требует расчета подключаемых компонентов
• Потребляемый ток покоя 2 мА (MAX752)
• Защита от перегрузки по току и мягкий старт
• Корпуса типов 8-pin DIP, 16 - pin Wide SO
• Корпуса 8-pin DIP, 16-pin Wide SO
• Вход управления режимом отключения (Shutdown)

Области применения:

• Источники логического питания +5 В в системах с логической шиной питания +3 В
• Модульное замещение DC/DC преобразователей
• Портативные измерительные приборы
• Компьютеры Laptop
• Системы распределения питания
• Сотовые телефоны
• Оборудование с питанием от батарей

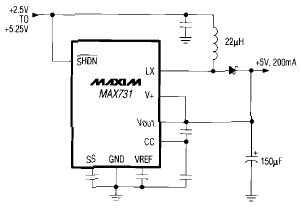

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX731/MAX752 являются DC/DC, CMOS, повышающими, импульсными стабилизаторами с фиксированным, и регулируемым выходным напряжением. ИС MAX731 является +5 В, импульсным стабилизатором, имеющим диапазон входного напряжения, от +2.5 В до +5.25 В, и обеспечивающим на выходе постоянный ток до 200 мА, с гарантированными параметрами в диапазоне рабочих температур. Типичная эффективность преобразования ИС при полной загрузке составляет от 82% до 87%. ИС требует подключения единственного дросселя величиной 22 мкГн, обеспечивающего функционирование преобразователя во всех режимах загрузки, так что расчета величины дросселя не требуется.

ИС MAX752 является регулируемой версией, которая преобразует входное напряжение с минимальным уровнем +1.8 В в напряжение более высокого уровеня, вплоть до +15 В, при токе нагрузки до 200 мА. Типичная эффективность преобразования при полной нагрузке стабилизатора составляет от 85% до 95%. ИС требует подключения единственного дросселя величиной 50 мкГн, обеспечивающего функционирование преобразователя, во всех режимах загрузки, так что расчета величины дросселя не требуется.

ИС MAX731/MAX752 используют управление преобразованием в токовом режиме с широтно - импульсной модуляцией (ШИМ) для обеспечения прецизионной стабилизации на выходе при низком уровне субгармонических шумов. Типичное значение потребляемого тока холостого хода ИС составляет 2 мА. Фиксированная частота преобразования 170 кГц позволяет обеспечить простую схему фильтрации выходных пульсаций и шумов при использовании малогабаритных внешних компонентов.

ИС MAX731/MAX752 имеют встроенную систему ограничения тока в каждом цикле преобразования, систему ограничения тока при перегрузке, внешний вход управления режимом отключения (Shutdown) и программируемую систему плавного старта.

При необходимости в использовании фиксированных +12 и +15 В версий повышающих стабилизаторов, обращайтесь к документации на ИС MAX732/MAX733. При необходимости в повышающих стабилизаторах меньшей мощности, обращайтесь к данным на ИС MAX631/MAX632/MAX633 и MAX654 - MAX659.
