MAX724, MAX726

5 А/2 А, ШИМ - импульсные, DC/DC , понижающие стабилизаторы

Отличительные особенности:

  • Входное напряжение до 40 В
  • 5 А, встроенный, импульсный ключ (MAX724)
  • 2 А, встроенный, импульсный ключ (MAX726)
  • Регулируемое, выходное напряжение: от 2.5 В до 35 В
  • Частота преобразования 100 кГц
  • Отличные динамические характеристики
  • Небольшое число внешних компонентов
  • Потребляемый ток покоя 8.5 мА
  • Корпуса TO-220

Области применения:

  • Распределители энергии с высоковольтных шин питания
  • Высоковольтные, высоконагруженные, понижающие преобразователи
  • Силовые инверторы
  • Отрицательные, повышающие преобразователи
  • Преобразователи с несколькими выходными напряжениями
  • Изолированные DC/DC преобразователи

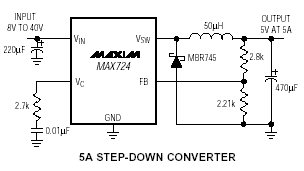

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX724/MAX726 являются монолитными, импульсными, биполярными, DC/DC стабилизаторами с широтно – импульсной модуляцией (ШИМ), оптимизированными для приложений с понижением напряжения. ИС MAX724 имеет нагрузочную способность 5 А, а MAX726 – 2 А. ИС требуют подключения минимального числа внешних компонентов при реализации стандартных приложений, т.к. имеют встроенные: силовой ключ, тактовый генератор и цепи управления. Данные стабилизаторы предназначены для высоко – нагруженных, приложений с преобразованием напряжения вниз, но могут быть сконфигурированы, как инверторы напряжения, повышающие преобразователи отрицательного напряжения, или импульсные преобразователи.

Данные стабилизаторы имеют отличные динамические и переходные характеристики, при обеспечении ограничения тока в каждом цикле преобразования, для защиты от перегрузки по току при коротком замыкании в выходной цепи и от отказов, связанных с этим. ИС MAX724/MAX726, также, имеют широкий диапазон входных напряжений (от 8 В до 40 В), в стандартной конфигурации понижающего преобразователя. В приложениях с инверторами, и в повышающей конфигурации, входное напряжение может быть от 5 В, и выше.

ИС MAX724/MAX726 выпускаются в корпусах 5- pin TO-220. Устройства имеют фиксированную частоту преобразования 100 кГц и фиксированные уровни ограничения выходного тока 6.5 А для MAX724, и 2.6 А для MAX726.

Документация:

  93 Kb Engl Описание микросхемы
