MAX680, MAX681

Преобразователи напряжения +5 В в ±10 В

Отличительные особенности:

• Эффективность преобразования напряжения 95%
• Эффективность преобразования мощности 85%
• Диапазон входных напряжений от +2 В до +6 В
• Требуется подключение только 4 – х внешних конденсаторов (MAX680)
• Не требуется подключение внешних конденсаторов (MAX681)
• Потребляемый ток 500 мкА
• Монолитная технология CMOS

Области применения:

ИС MAX680/MAX681 могут быть использованы во всех приложениях, где доступен источник положительного напряжения и где есть потребность в источнике биполярного напряжения. Типичные применения включают преобразование напряжения +3 В в ±6 В и преобразование напряжения с уровня питания логических ИС +5В в ±10 В. Также, к типичным применениям ИС относятся:

• Получение ±6В от одноэлементной Li батареи +3 В
• Ручные измерительные приборы
• Системы сбора данных
• Цифровые измерительные приборы
• ±10 В из логической шины питания +5 В
• Оборудование с автономным питанием
• Источники питания ОУ

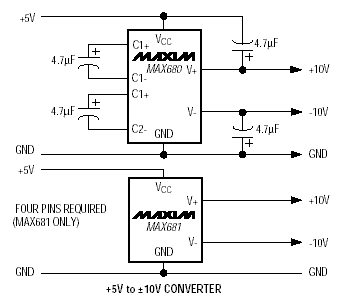

Типовая схема включения:

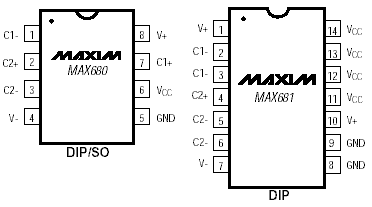

Расположение выводов:

Описание:

ИС MAX680/MAX681 являются монолитными, CMOS, биполярными преобразователями напряжения с подкачкой заряда, которые обеспечивают выходные напряжения ±10 В при питании от источника +5 В. ИС MAX680/MAX681 имеют, как положительный повышающий контур подкачки напряжения для получения напряжения +10 В из +5 В, так и инвертирующий контур подкачки, реализующий выходное напряжение –10 В. Обе ИС имеют встроенный тактовый генератор 8 кГц. ИС MAX681 имеет встроенные, а MAX680 требует подключения 4-х внешних конденсаторов для реализации преобразования, как положительного, так и отрицательного напряжений от единого, униполярного источника питания.

Также, рекомендованы к использованию в новых разработках ИС MAX864/MAX865. ИС MAX864 работает с частотой преобразования до 200 кГц и использует малогабаритные конденсаторы. ИС MAX865 выпускается в миниатюрных корпусах µMAX.

Документация:

84 Kb Engl Описание микросхемы

---

---
