MAX639, MAX640, MAX653

5В/3.3В/3В/регулируемые, высокоэффективные, понижающие DC/DC преобразователи с низким потребляемым током покоя

Отличительные особенности:

• Высокая эффективность преобразования в широком спектре токов нагрузки
• Потребляемый ток покоя 10 мкА
• Выходные токи до 225 мА
• Фиксированные, или регулируемые выходные напряжения:
      5 В (MAX639)
      3.3 В (MAX640)
      3.0 В (MAX653)
• детектор разряда батареи
• Управление и ограничение тока, с помощью частотно – импульсной модуляции (ЧИМ)

Области применения:

• Преобразователи напряжения батареи 9В в 5 В, 3.3 В, или 3.0 В
• Высокоэффективная замена линейных стабилизаторов
• Портативные измерительные приборы и ручные терминалы
• Преобразователи 5 В в 3.3 В

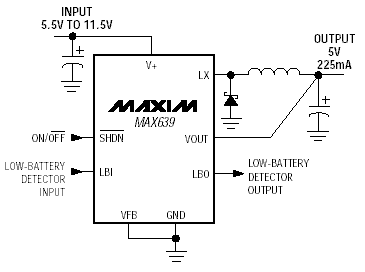

Типовая схема включения:

Расположение выводов:

Описание:

Понижающие, импульсные стабилизаторы MAX639/MAX640/MAX653 обеспечивают высокую эффективность преобразования в широком диапазоне токов нагрузки, обеспечивая нагрузочную способность, вплоть до 225 мА. Система управления и ограничения тока с частотно – импульсной модуляцией (ЧИМ) обеспечивает устройствам преимущества, свойственные преобразователям с широтно – импульсной модуляцией (ШИМ), т.е. высокую эффективность при больших нагрузках, в то время, как потребление данных ИС составляет всего 10 мкА (против потребляемого тока от 2 мА до 10 мА для конверторов с ШИМ). В результате ИС имеют высокую эффективность преобразования в широком диапазоне нагрузок.

ИС MAX639/MAX640/MAX653 имеют диапазон входных напряжений от 4 В до 11.5 В, и устройства обеспечивают фиксированные, пониженные напряжения 5 В, 3.3 В и 3 В, соответственно. Либо, выходное напряжение может регулироваться пользователем в диапазоне от 1.3 В до входного напряжения.

ИС MAX639/MAX640/MAX653 имеют встроенный, силовой, 1А MOSFET ключ, что делает ИС семейства идеальными для применения в приложениях с малыми и средними уровнями потребляемой мощности и с минимальным числом компонентов. Для приложений с более высокими уровнями выходной мощности, возможно использование понижающих преобразователей MAX649/MAX651/MAX652, которые управляют внешним Р- канальным полевым транзистором и обеспечивают выходную мощность до 5 Вт.

Документация:

167 Kb Engl Описание микросхемы

---

---
