MAX5038, MAX5041

Двухфазные, с возможностью параллельного включения контроллеры среднего токового режима

Отличительные особенности:

• Диапазон входного напряжения от +4.75 В до +5.5 В, или от +8 В до +28 В
• Выходной ток, вплоть до 60 А
• Встроенный стабилизатор напряжения для шин +12 В , или +24 В
• Полнодифференциальное удаленное измерение выходного сигнала
• Два противофазных канала контроллера снижают требования к входным фильтрующим конденсаторам и к распределению рассеиваемой энергии
• Схема со средним токовым режимом управления:
• Отличное согласование по току между фазами и параллельно подключенными контроллерами
• Точное ограничение тока исключает повреждение MOSFET и индуктора
• Защита от втекающего тока для удобства параллельного вклюения
• Интегрированные 4 А вентильные драйверы
• Выбираемая фиксированная частота преобразования 250 кГц, или 500 кГц на фазу (до 1 МГц для 2 фаз)
• Фиксированные (MAX5038), или регулируемые выходные напряжения (MAX5041)
• Внешняя синхронизация от 125 кГц до 600 кГц
• Встроенный ФАПЧ с выходом тактового сигнала для параллельного включения нескольких преобразователей
• Защита от тепловой перегрузки
• Корпус 28- pin SSOP

Области применения:

• Серверы и рабочие станции
• Высокопроизводительные стабилизаторы напряжений для силового телекоммуникационного оборудования
• Сетевые системы
• Большие массивы памяти
• Системы RAID
• Высококачественные настольные компьютеры

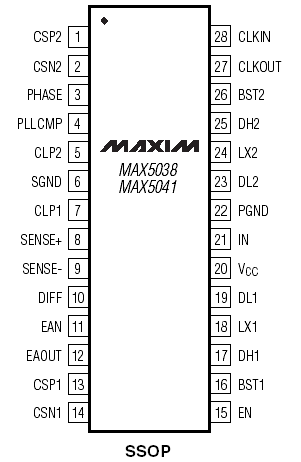

Расположение выводов:

Описание:

Двухфазные ШИМ контроллеры MAX5038/ MAX5041 имеют высокую нагрузочную способность по выходному току при компактных размерах корпуса ИС и минимальном числе внешних подключаемых элементов. ИС MAX5038/ MAX5041 имеют двухфазную схему управления режимом среднего тока, которая обеспечивает оптимальное использование MOSFET с низким RDS(ON) , что исключает необходимость использования внешних радиаторов даже в режиме обеспечения больших выходных токов. Дифференциальное измерение обеспечивает прецизионное управление выходным напряжением, а адаптивное регулирование напряжения обеспечивает оптимальную реакцию на переходные процессы. Встроенный стабилизатор обеспечивает работоспособность ИС при входных напряжениях в диапазонах от +4.75 В до +5.5 В, или от +8 В до +28 В. Высокая частота преобразования, вплоть до 500 кГц на фазу, и двухфазный режим работы позволяют использовать на выходе дроссели с меньшей индуктивностью, а на входе - фильтрующие конденсаторы меньшей емкости.

Все это обеспечивает возможность использования, встроенных в печатную плату, планарных индуктивностей, имеющих значительно более высокую надежность, режима разделения токов, управления тепловым режимом работы, компактность конструкции и низкую себестоимость системы.

ИС MAX5038/ MAX5041, также, имеют вход внешней синхронизации (CLKIN) и выход (CLKOUT) с программируемой задержкой фазы (относительно CLKIN) для параллельного включения нескольких фаз. ИС MAX5038 выпускается в множестве вариантов, с фиксированными на стадии производства, выходными напряжениями, а ИС MAX5041 имеет регулируемое выходное напряжение от +1.0 В до +3.3 В.

ИС MAX5038/ MAX5041 предназначены для эксплуатации в расширенном диапазоне индустриальных температур (от -40°С до +85°С) и выпускаются в корпусе типа 28-pin SSOP. Обращайтесь к описанию ИС MAX5037 для ознакомления с VRM 9.0 - совместимым контроллером с VID- управляемым выходным напряжением в корпусе 44-pin MQFP, или QFN.

Документация:

647 Kb Engl Описание микросхемы

---

---
