MAX5014, MAX5015

ШИМ контроллеры тока со встроенной схемой запуска для источников питания с гальванической развязкой

Характеристики:

  • Широкий диапазон изменения входного напряжения: (от 18 В до 110 В) или (от 13 В до 36 В)
  • Управление током
  • Перекрытие переднего фронта
  • Внутренний задающий генератор 275 кГц ±10 %
  • Малое количество внешних компонентов
  • Плавное включение
  • Высоковольтная схема запуска
  • Ограничение тока последовательных импульсов
  • Отключение при перегреве
  • SO-8 корпус

Применение:

  • Телекоммуникационные источники питания
  • Индустриальные источники питания
  • Источники питания сетевого оборудования
  • Источники питания с гальванической развязкой

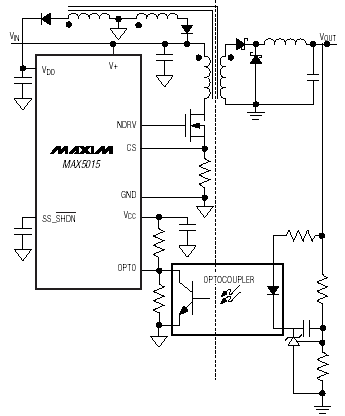

Блок схема:

Расположение выводов:

Общее описание:

MAX5014/MAX5015 содержат все основные блоки, необходимые для построения DC-DC преобразователей с фиксированной частотой. Эти приборы являются ШИМ контроллерами тока со встроенной схемой запуска, предназначенные для построения источников питания телекоммуникационного и промышленного оборудования. Контроль тока совместно с имеющимися схемами перекрытия переднего фронта импульса и внутренней коррекции пилообразного сигнала позволяют стабилизировать длительность рабочего импульса более 50 % (MAX5014). MAX5014 имеет длительность рабочего импульса 85 % и может использоваться для построения преобразователей с обратной регулировкой, а принимая во внимание то, что MAX5015 имеет длительность рабочего импульса не более 50 %, то этот прибор может использоваться только в преобразователях с прямой регулировкой. Высоковольтная схема запуска позволяет этим приборам достигать необходимой выходной мощности при напряжении от 18 В до 110 В уже при запуске. Частота коммутации фиксированная и равна 275 кГц ±10 %, что позволяет использовать более дешевые трансформатор и сглаживающий фильтр.

MAX5014/MAX5015 выпускаются в 8 выводных SO корпусах. Для этих приборов выпущен так же и демонстрационный комплект MAX5015EVKIT.

Документация:

  319 Kb Engl Описание микросхемы
