MAX5008

Стабилизированный, 5 В, USB преобразователь напряжения с подкачкой заряда и с программируемым пределом ограничения тока

Отличительные особенности:

  • Стабилизированное выходное напряжение 5 В при токе нагрузки до 125 мА
  • Непрерывный режим защиты от короткого замыкания
  • Регулируемый предел выходного тока
  • Не требует использования индукторов
  • Потребляемый ток в режиме отключения 0.1 мкА
  • Функция отключения при тепловой перегрузке
  • Выходной сигнал аварийной ситуации указывает на превышение предела выходного тока, или на отсутствие режима стабилизации выходного напряжения
  • Диапазон входного напряжения от 2.95 В до 5.5 В
  • Корпус 10-pin µMAX

Области применения:

  • Источники питания flash- памяти
  • Концентраторы USB
  • Системы с автономным питанием
  • Локальные преобразователи напряжения 3.3 В в 5 В

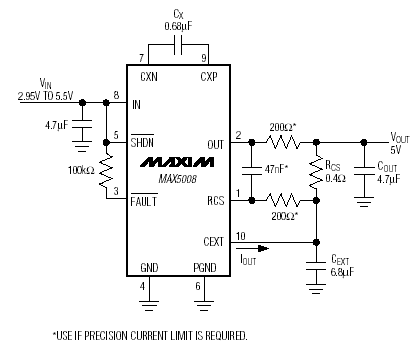

Типовая схема включения:

Расположение выводов:

Описание:

Стабилизированный преобразователь напряжения с подкачкой заряда MAX5008 обеспечивает генерацию стабилизированного выходного напряжения 5 В при токе нагрузки до 125 мА и входном напряжении от 2.95 В до 5.5 В. Устройство имеет, программируемый, с помощью резистора, предел выходного тока. ИС MAX5008 требует применения минимального числа внешних элементов для реализации стандартного схемного решения. Высокая частота преобразования (1 МГц) позволяет использовать миниатюрные керамические конденсаторы поверхностного монтажа.

Цепи обеспечения отказоустойчивости ИС ограничивают выходной ток в пределах, установленных, с помощью внешнего резистора. Для обеспечения потребностей различных приложений пределы ограничения выходного тока могут устанавливаться в диапазоне от 1 мА до 150 мА. Выходной сигнал аварийной ситуации FAULT (активный низкий) информирует о нахождении устройства в режиме ограничения тока, или о выходе из режима стабилизации напряжения.

Режим отключения сокращает потребляемый ток до величины менее 1 мкА и переводит выход в высокоимпедансное состояние. ИС MAX5008 выпускается в малогабаритном корпусе 10-pin µMAX, имеющем высоту всего 1.1 мм.

Документация:

  225 Kb Engl Описание микросхемы
