MAX1992, MAX1993

Понижающие ШИМ - контроллеры Quick-PWM с защитой катушки индуктивности от насыщения и динамической регулировкой выходного напряжения

Характеристики:

• Защита катушки индуктивности от насыщения
• Высокая точность ограничения выходного тока
• Сверхвысокий КПД
• Архитектура Quick-PWM с временем реакции 100 нс
• MAX1992 имеет фиксированные выходные напряжения 1.8/2.5 В или регулируемое в диапазоне от 0.7 В до 5.5 В выходное напряжение
• MAX1993 имеет вход опорного напряжения, динамически изменяемое входное напряжение (от 0.7 В до 5.5 В), опцию Power-Good и защитное бланкирование при переключениях
• Точность выходного напряжения ±1 %
• Диапазон входного напряжения от 2 В до 28 В
• Частота переключений 200/300/450/600 кГц
• Опция защиты от повышенного/пониженного напряжения
• Цифровая схема мягкого запуска с задержкой 1.7 мс
• Возможность управления мощными полевыми транзисторами синхронного выпрямителя
• Выходное опорное напряжение 2 В ±0.7 %
• Двухпороговый компаратор сигнала Power-Good

Применение:

• Портативные компьютеры
• Питание портов ввода- вывода пониженным (до 0.7 В) напряжением
• 1.8 В и 2.5 В источники питания
• Оконечная DDR память (MAX1993)
• Активные оконечные шины (MAX1993)
• Питание ядер процессоров и их периферии динамически изменяющимся напряжением (MAX1993)

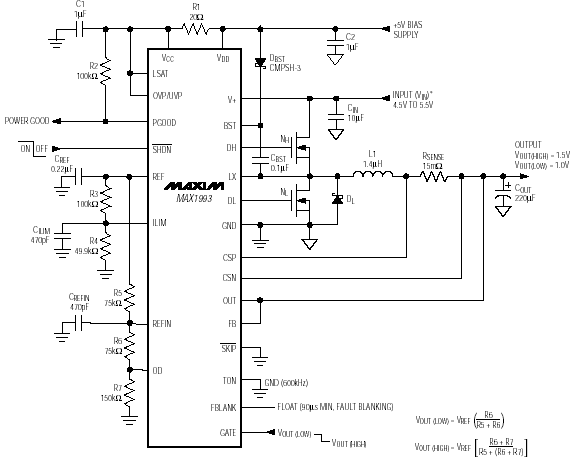

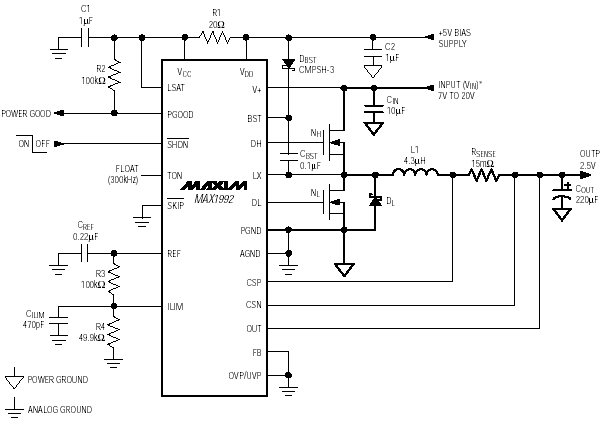

Типовая схема включения:

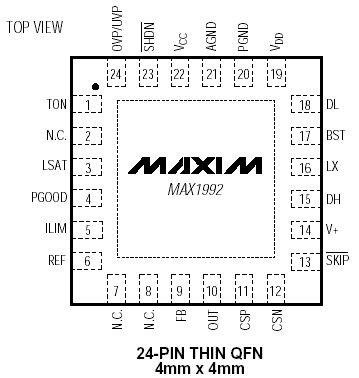

Расположение выводов:

Общее описание:

MAX1992/MAX1993 - ШИМ- контроллеры с высоким КПД, превосходной переходной характеристикой и высокой точностью установки постоянного выходного напряжения. Эти приборы понижают напряжение источника постоянного тока для обеспечения питания ЦП, его периферии и микросхем ОЗУ портативных компьютеров.

ШИМ контроллер Quick-PWM компании Maxim является быстродействующей схемой с постоянным временем переключения, которая может работать с широким диапазоном отношения входного напряжения к выходному и обеспечивать время реакции на изменение нагрузки не более 100 нс при поддержании относительно постоянной частоты переключений. Прибор может управлять мощными МОП- транзисторами синхронного выпрямителя. Использование внешнего подключенного последовательно с выходом токочувствительного резистора или синхронного выпрямителя позволяет гарантировать надежную защиту выхода от перегрузки и индуктивности фильтра от насыщения. Кроме того, для снижения потерь, контроллер может снимать информацию о выходном токе непосредственно с синхронного выпрямителя или при помощи связанных катушек индуктивности.

Одноступенчатое преобразование напряжения позволяет приборам MAX1992/MAX1993 непосредственно понижать напряжение от высоковольтных батарей с максимально возможным КПД. Однако, двухступенчатое преобразование (понижение напряжения не непосредственно высоковольтной батареи, а пониженного напряжения, уже используемого для питания других узлов) на максимальной частоте позволяет свести физический размер элементов к минимуму.

MAX1992 может питать ЦП, его периферию, DRAM или другие устройства напряжением, пониженным вплоть до 0.7 В. MAX1993 предназначен для питания графических процессоров и их периферии динамически изменяемым напряжением. MAX1993 может также использоваться для питания терминальных устройств, которые должны отслеживать изменение опорного напряжения. MAX1992/MAX1993 с защитой от повышения и понижения напряжения выпускаются в 24 выводных корпусах QFN.

При необходимости построения двухступенчатых понижающих стабилизаторов используйте ШИМ контроллеры MAX1540/MAX1541.

Документация:

535 Kb Engl Описание микросхемы

---

---
