MAX1980

Быстродействующий ведомый контроллер с широтно- импульсной модуляцией и функцией отключения для многофазных понижающих DC-DC преобразователей

Отличительные особенности:

• Быстродействующий ведомый контроллер с широтно- импульсной модуляцией
• Прецизионная балансировка тока (?1.25 мВ)
• Функция отключения драйвера повышает КПД при низких нагрузках
• Прецизионный, регулируемый порог ограничения тока
• Оптимизирована для низких выходных напряжений ? 2.0 В
• Входное напряжение от 4.0 В до 28 В
• Выбираемая частота преобразования 200кГц/300кГц/550кГц
• Управление мощными синхронными выпрямителями на MOSFET
• Потребляемый ток ICC 525 мкА (типичное значение)
• Потребляемый ток в режиме Standby 20 мкА
• Малогабаритный 20-Pin QFN корпус (5 х 5 мм)

Области применения:

• Ноутбуки
• Питание ядра CPU
• Прямые преобразователи (5 В в VCORE)
• Преобразователи в два цикла (5 В в VCORE)
• Серверы/персональные компьютеры

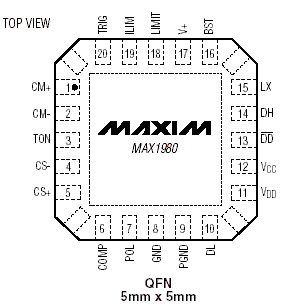

Расположение выводов:

Описание:

ИС MAX1980 - это ведомый понижающий контроллер, предназначенный для низковольтных, высоко- токовых, многофазных DC-DC приложений. Ведомый котроллер MAX1980 может работать совместно с любым преобразователем DC-DC фирмы Maxim. Существующие Quick-PWM™ контроллеры, такие, как MAX1718 действуют в качестве мастер – контроллера, обеспечивая стабильность выходного напряжения, быструю реакцию на изменение нагрузки, и функции защиты. Синхронизируемый с драйвером низковольтной части мастера, MAX1980 включает Quick-PWM контроллер с драйверами для синхронных выпрямителей, системой активной балансировки тока и прецизионными цепями ограничения тока.

MAX1980 обеспечивает такую же высокую эффективность преобразования, фактор работы с ультра- низкой нагрузкой, и отличную реакцию на переходные процессы, как и другие контроллеры семейства Quick-PWM. ИС MAX1980 дифференциально измеряет токи дросселей, как мастера, так и ведомого, посредством падения напряжения на измерительных резисторах. С помощью этих дифференциальных входов и, регулируемого изменением внешнего опорного напряжения порога, ведомый контроллер тщательно управляет токами дросселя и обеспечивает прецизионное ограничение тока. Вход сигнала ограничения тока имеет двойную функцию. Он позволяет ведомому контроллеру автоматически переходить в режим экономичный ожидания каждый раз при отключении мастер – контроллера.

MAX1980 поддерживает функцию отключения драйвера, что переводит оба порта драйвера (DL и DH) в низкое положение. В то время, пока драйверы MAX1980 бездействуют, мастер – контроллер может функционировать в режиме облегченной нагрузки для улучшения эффективности преобразования. Дополнительно, MAX1980 имеет выбираемую полярность триггера, позволяя ведомому контроллеру, работать по восходящему или ниспадающему фронту сигнала низковольтного драйвера мастер – контроллера. Расфазированная работа головного и ведомого контроллеров снижает пульсации тока во входной цепи, распределяя их во времени, и, тем самым, снижает потребность в количестве необходимых конденсаторов. MAX1980 также имеет возможность выбора частоты преобразования из ряда 200кГц/300кГц/550кГц.

ИС MAX1980 выпускается в 20-pin QFN корпусе.

Документация:

1024 Kb Engl Описание микросхемы

---

---
