MAX1973, MAX1974

Самые малогабаритные, 1 А, 1.4 МГц, понижающие стабилизаторы напряжения

Отличительные особенности:

• Занимаемая корпусом площадь печатной платы: 0.19 дюймов2
• Ультра- низкий профиль корпуса: 1.8 мм
• Керамические конденсаторы 4.7 мкФ на входе и выходе
• Входное напряжение от 2.6 В до 5.5 В
• Выходной ток до 1 А
• Погрешность 1%
• Встроенная система логического управления границами напряжений (MAX1973)
• Фиксированные выходные напряжения: 1 В, 1.5 В, 1.8 В, 2.5 В или регулируемое от 0.75 В до V_IN
• Токовый режим преобразования с ШИМ и фиксированной частотой
• Частота преобразования 1.4 МГц, находится вне диапазона DSL
• Поддержка режима низкого падения напряжения с 100%-ным рабочим циклом
• Малогабаритные внешние компоненты

Области применения:

• Сетевое оборудование
• Базовые сотовые станции
• Беспроводные и DSL модемы/ маршрутизаторы
• Оптические модули
• Линии DSL и телекоммуникации центрального офиса
• Источники питания ядра и цепей I/O DSP/ASIC

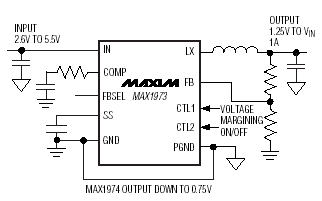

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX1973/MAX1974 являются понижающими стабилизаторами токового режима с широтно- импульсной модуляцией (ШИМ) и фиксированной частотой преобразования 1.4 МГц. Выходное напряжение может быть установлено от 0.75 В и выше с использованием внешнего делителя напряжения, или на фиксированные величины из ряда 1 В, 1.5 В (MAX1974), 1.8 В, или 2.5 В (MAX1973) без необходимости применения внешних резисторов. ИС MAX1973, также, имеет функцию смещения выходного напряжения на 4% для облегчения настройки плат в условиях производства.

Фиксированная частота преобразования 1.4 МГц обеспечивает функционирование стабилизатора вне полосы частот стандарта DSL, обеспечивает быструю реакцию на переходные процессы, а также, позволяет использовать малогабаритные внешние компоненты. Для 1 А приложений необходимо использование только 4.7 мкФ входного и выходного керамических конденсаторов. Режим принудительного ШИМ преобразования обеспечивает стабильность частоты в условиях изменения нагрузки.

Погрешность выходного напряжения составляет 1% в диапазонах специфицированного изменения нагрузки, входного напряжения, и температуры. ИС MAX1973 имеет встроенную функцию коррекции выходного напряжения, ИС MAX1974 имеет выходной сигнал POK, сигнализирующий о наличии на выходе 90%-ного уровня номинального напряжения. Обе ИС выпускаются в малогабаритном корпусах типа 10-pin µMAX.

Документация:

332 Kb Engl Описание микросхемы

---

---
