MAX1927, MAX1928

800 мА, понижающие ШИМ преобразователи с низким выходным напряжением

Отличительные особенности:

  • Выходной ток 800 мА
  • Выходные напряжения от 0.75 В до 5 В
  • Диапазон входного напряжения от 2.6 В до 5.5 В
  • Выходной сигнал исправности питания Power OK
  • Не требуется подключения диодов Шоттки
  • Выбираемый принудительный режим преобразования с ШИМ
  • Фиксированная частота ШИМ преобразования 1 МГц
  • Потребляемый ток: 140 мкА
  • Режим плавного запуска
  • Корпус 10-pin µMAX

Области применения:

  • Телефонные трубки стандарта WCDMA
  • Компьютеры PDA и Palmtop
  • Источники питания ядра DSP
  • Оборудование с автономным питанием

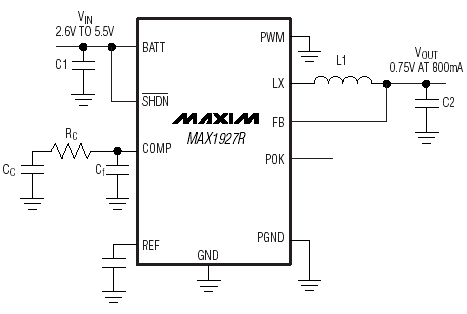

Типовая схема включения:

Расположение выводов:

Описание:

Понижающие, 800 мА, низковольтные преобразователи MAX1927/ MAX1928 для питания низковольтных микропроцессоров в портативных приложениях, требующих максимально - возможного уровня эффективности преобразования. ИС MAX1927/MAX1928 оптимизированы для получения низковольтного выходного напряжения (до 750 мВ) при высокой эффективности преобразования при использовании малогабаритных внешних элементов.

ИС имеют диапазон входного напряжения от 2.6 В до 5.5 В при гарантированном выходном токе 800 мА (минимум). Использование импульсного режима ШИМ преобразования на частоте 1 МГц позволяет использовать малогабаритные внешние элементы. Уникальная схема управления снижает пульсации в режиме малой нагрузки и обеспечивает низкий уровень потребляемого тока 140 мкА.

ИС MAX1927/ MAX1928 имеют встроенный MOSFET с низким сопротивлением открытого канала и синхронный выпрямитель для максимальной эффективности преобразования и минимизации числа внешних подключаемых элементов. Подключения внешних диодов не требуется. 100% - ный рабочий цикл обеспечивает низкий уровень падения напряжения, составляющий всего 340 мВ при 800 мА. К остальным встроенным функциям относятся: плавный запуск, выходной сигнал исправности питания (Power - OK), а также, выбираемый режим преобразования с ШИМ для низкого уровня шумов при любых токах нагрузки.

ИС MAX1928 выпускается с несколькими фиксированными выходными напряжениями: 1.5 В (MAX1928-15), 1.8 В (MAX1928-18), и 2.5 В (MAX1928-25). ИС MAX1927R имеет регулируемое выходное напряжение, вплоть до 0.75 В. ИС MAX1927/ MAX1928 выпускаются в миниатюрных корпусах типа 10-pin µMAX.

Документация:

  304 Kb Engl Описание микросхемы
