MAX1920, MAX1921

Низковольтные, 400 мА понижающие преобразователи в корпусах SOT23

Отличительные особенности:

• Гарантированная нагрузочная способность 400 мА
• Встроенный синхронный выпрямитель для КПД более 90%
• Миниатюрный корпус 6-pin SOT23
• Частота преобразования до 1.2 МГц для снижения размеров внешних элементов
• Потребляемый ток покоя 50 мкА
• Потребляемый ток в режиме логически - управляемого отключения 0.1 мкА
• Входное напряжение от 2.0 В до 5.5 В
• Фиксированные выходные напряжения 1.5 В, 1.8 В, 2.5 В, 3.0 В (MAX1921)
• Регулируемое выходное напряжение (MAX1920)
• Начальная погрешность ±1.5%
• Режим «мягкого» старта для ограничения стартового тока

Области применения:

• Беспроводные ручные телефоны следующих поколений
• PDA, Palmtop – компьютеры, ручные терминалы
• Аппаратура с питанием от батареи
• Источник питания усилителя мощности CDMA

Расположение выводов:

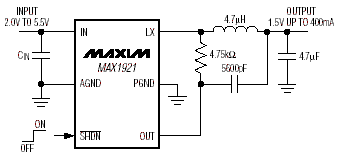

Типовая схема включения:

Описание:

Понижающие преобразователи напряжения MAX1920/MAX1921 обеспечивают нагрузочную способность по выходному току свыше 400 мА при напряжениях от 1.25 В. Данные конвертеры используют уникальную схему с ограничением тока, которая позволяет достигать эффективности преобразования свыше 90%. Устройства обладают ультра- низким потребляемым током покоя 50 мкА. Их способность работать с частотой преобразования до 1.2 МГц (макс) позволяют использовать малогабаритные недорогие внешние элементы. Это сочетание делает ИС MAX1920/MAX1921 отличной высокоэффективной альтернативой линейным стабилизаторам в приложениях жесткими требованиями экономии пространства.

Встроенный синхронный выпрямитель значительно увеличивает эффективность преобразования и исключает необходимость использования внешних диодов Шоттки, которые необходимы при использовании обычных понижающих преобразователей. Обе ИС также имеют встроенную функцию «мягкого» старта для ограничения пускового тока и снижения необходимой величины емкости входного конденсатора.

MAX1920 обеспечивает регулируемое выходное напряжение от 1.25 В до 4.0 В. MAX1921 имеет, предустановленные, в процессе производства выходные напряжения. Обе ИС выпускаются в малогабаритных корпусах типа 6-pin SOT23.

Документация:

328 Kb Engl Описание микросхемы

---

---
