MAX1856

Синхронизируемый источник питания SLIC с ШИМ и широким диапазоном входного напряжения

Отличительные особенности:

• Использует недорогой стандартный трансформатор
• Входное напряжение от 3 В до 28 В
• Низкий уровень шумов в полосе звуковых частот при питании от батареи
• Эффективно управляет переходными процессами, связанными с сигналом вызова
• Обеспечивает питанием 2-х, 4-х, или 12-ти канальное оборудование
• Высокая эффективность преобразования продляет рабочий ресурс батареи
• Регулируемая частота преобразования от 100 кГц до 500 кГц
• Синхронизация тактовой частоты
• Встроенная функция мягкого старта
• Управление преобразованием в токовом режиме с ШИМ и в холостом режиме Idle Mode™
• Логическое управление режимом отключения/ Shutdown
• Корпус 10-Pin µMAX

Области применения:

• Генераторы сигналов вызова и отключения линии в системах VoIP
• Кабельные и DSL модемы
• Телевизионные приставки
• Системы беспроводной локальной связи
• Системы конечной разводки оптоволоконной связи FTTH (Fiber To The Home)
• Системы широкополосного доступа в интернет LMDS/MDS
• Маршрутизаторы
• Промышленные источники питания
• Источники напряжения смещения MEMS

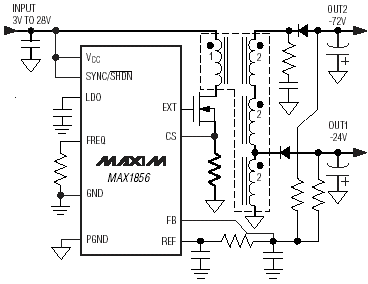

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX1856 обеспечивает недорогое решение для реализации источника питания SLIC (Subscriber Line Interface Circuit), генерирующего сигнал вызова и отключения линии. Используя стандартные покупные трансформаторы, поставляемые рядом производителей, ИС MAX1856 генерирует различные выходные напряжения: -24 В и -72 В (двухканальный выход) для источников сигнала вызова и отключения от линии в широкополосном оборудовании голосовой связи CPE (consumer premises equipment), -48 В для систем IP телефонии и маршрутизаторов, -5 В и -15 В (одно и двухканальный выход) для CO драйверов линий DSL, или отрицательных напряжений до -185 В для источников напряжения смещения MEMS. Выходное напряжение регулируется с помощью внешнего делителя напряжения.

Благодаря широкому диапазону выходных напряжений, ИС MAX1856 питается от недорогого, нестабилизированного источника постоянного тока в экономически - чувствительных приложениях, таких как, xDSL, кабельные модемы, телеприставки, LMDS, MMDS, WLL и FTTH CPE. ИС MAX1856 обеспечивает низкий уровень шумов в полосе звуковых частот батареи разговорной части, и мощный выходной сигнал, обеспечивающий обработку переходных процессов в батарее питания сигнала вызова.

Частота преобразования может быть установлена в диапазоне между 100 кГц и 500 кГц с помощью внешнего резистора при работе в свободном режиме. Для чувствительных к шумам приложений, частота преобразования MAX1856 может быть синхронизирована с внешним тактовым сигналом в пределах рабочей полосы частот.

Топология ИС с обратной связью обеспечивает режим преобразования с рабочим циклом, близким к 50%, что дает более эффективное использование трансформатора, низкий уровень пульсаций тока, и меньшую нагрузку на входные и выходные конденсаторы. Встроенный режим мягкого старта минимизирует пусковую нагрузку на входной конденсатор без необходимости использования внешних компонентов.

Схемотехника управления преобразованием в токовом режиме ШИМ (широтно - импульсной модуляции) в ИС MAX1856 не предусматривает использования внешних цепей компенсации. Токовый измерительный резистор на низкоуровневой стороне преобразователя обеспечивает прецизионное управление в токовом режиме и защиту от перегрузки по току.
