MAX1830, MAX1831
Низковольтные понижающие стабилизаторы синхронного выпрямления с частотой преобразования 1 МГц, выходным током 3 А и встроенными ключами
Отличительные особености:
- Точность выходного напряжения: ±1,5%
- Эффективность: 94%
- Встроенные PMOS/NMOS ключи:
Прямое сопротивление в открытом состоянии 45/55 мОм при VIN = +4,5 В
Прямое сопротивление в открытом состоянии 50/55 мОм при VIN = +3 В
- Выходные напряжения:
Выбираемые установкой выводов: 3,3, 2,5 или 1,5 В (MAX1831)
Выбираемые установкой выводов: 2,5, 1,8 или 1,5 В (MAX1830)
Настраиваемые от 1,1 В до VIN (оба прибора)
- Диапазон входных напряжений: от 3 до 5,5 В
- Потребление: максимум 750 мкА
- Программируемая работа в режиме постоянного времени запирания
- Частота переключения: до 1 МГц
- Работа в режиме Idle, при малых нагрузках
- Режим Shutdown
- Встроенная схема мягкого запуска, ограничивающая броски тока
- Полное запирание схемы при остановке генерации
- Схема защиты от короткого замыкания на выходе
- 16-выводной корпус QSOP

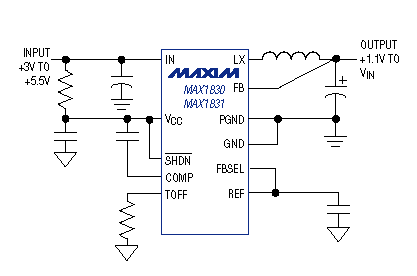

Типовая схема включения:
Области применения:
- Преобразователи напряжения 3,3 или 5 В в более низкие напряжения
- Источники питания блоков I/O CPU
- Источники питания системных чипсетов
- Ноутбук и субноутбук компьютеры
