MAX1816, MAX1994

Двойные контроллеры понижающих регуляторов напряжения с контроллером линейного стабилизатора напряжения для питания портативных компьютеров

Характеристики:

• Два Quick-PWM модуля
• Точность выходного напряжения ±1 %
• Встроенный 5 битный ЦАП
• Диапазон регулировки выходного напряжения от +0.60 В до +1.75 В (MAX1816)
• Диапазон регулировки выходного напряжения от +0.70 В до +2.00 В (MAX1994)
• Программирование коэффициента передачи и управление смещения
• Диапазон входного напряжения от 2 В до 28 В
• Дифференциальный усилитель удаленного датчика (BUCK1)
• Контроллер линейного стабилизатора
• Частота переключений 200/300/550/1000 кГц
• Типовой ток потребления 2,2 мА
• Ток потребления в дежурном режиме 20 мкА
• Независимые выходы сигнализации установления напряжения (PGOOD, LINGOOD)

Применение:

• Источники питания для мобильных ЦП и видеопроцессоров
• Источники питания портов ввода- вывода, устройств памяти и VID устройств
• Трех- четырех аккумуляторные Li+ источники питания для ЦП
• Маленькие портативные компьютеры

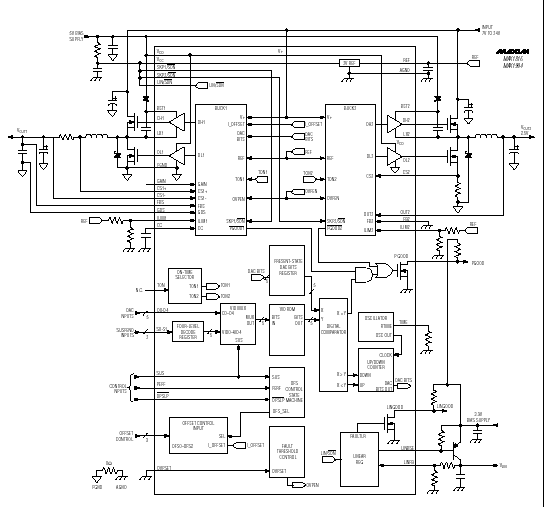

Блок схема:

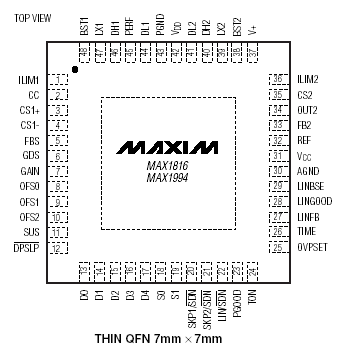

Расположение выводов:

Общее описание:

MAX1816/MAX1994 - двойные понижающие контроллеры для источников питания портативных компьютеров. BUCK1 - стабилизатор напряжения для питания ЦП с динамической регулировкой выходного напряжения, высоким быстродействием переключения, высокой точностью и высоким КПД. BUCK2 - регулируемый понижающий стабилизатор напряжения для питания устройств памяти и портов ввода- вывода. Оба стабилизатора имеют архитектуру управления Quick-PWM компании Maxim. Эта архитектура обеспечивает малое время реакции схемы ШИМ, что позволяет реализовывать широкодиапазонные источники питания, которые обеспечивают время реакции 100 нс и постоянство частоты сигнала ШИМ. Приборы MAX1816/MAX1994 также содержат контроллер линейного стабилизатора напряжения для обеспечения питания низковольтных схем.

Стабилизатор ЦП поддерживает "активное позиционирование напряжения" для снижения емкости выводов и потребляемой мощности. Усилитель с программируемым коэффициентом усиления позволяет применять в качестве токовых датчиков различные сопротивления. Коэффициент усиления может принимать значения 0, 1.5, 2, или 4. Для обеспечения более эффективной регулировки напряжения на нагрузке приборы содержат дифференциальный усилитель сигнала удаленного токового датчика. Точность этого усилителя увеличена при помощи встроенного интегратора.

MAX1816/MAX1994 содержат цифровой интерфейс, совместимый с интерфейсами мобильных ЦП и видеопроцессоров. Сигнал PGOOD основного стабилизатора удерживается в высоком логическом состоянии при осуществлении VID переключений, а на выводе LINGOOD сигнал для линейного стабилизатора появляется с задержкой на 1 мс.

Регуляторы напряжения BUCK1, BUCK2 и линейный стабилизатор имеют защиту от перенапряжения (OVP). Порог срабатывания защиты регулятора BUCK1 может быть задан внешним резистивным делителем напряжения, в то время как пороги OVP регулятора BUCK2 и линейного стабилизатора установлены жестко. Соединение вывода OVPSET с VCC блокирует защиту от перенапряжения регуляторов BUCK1 и BUCK2, но не блокирует защиту линейного стабилизатора.

MAX1816 имеет диапазон регулировки выходного напряжения от 0.6 В до 1.75 В. Точно так же MAX1994 регулирует напряжение в пределах от 0.925 В до 2.0 В в соответствии со значением VID кода. В режиме снижения быстродействия оба прибора имеют диапазон регулировки выходного напряжения от - 0.7 В до 1.075В. Оба прибора выпускаются в 48 выводных тонких QFN корпусах.
