MAX1801

Ведомый контроллер источника питания для цифровых камер, предназначен для работы совместно с MAX1800/MAX1802

Отличительные особенности:

• Обеспечивает простое наращивание с мастер – контроллерами MAX1800 и MAX1802
• Работает в step-up, SEPIC, и fly-back - топологиях
• Регулируемая частота преобразования от 100 кГц до 1 МГц
• Регулируемый рабочий цикл от 40% до 90%
• Мягкий старт
• Защита от короткого замыкания
• Потребляемый ток в режиме Shutdown 0.01 мкА
• Миниатюрный корпус 8-Pin SOT23

Области применения:

• Цифровые фотоаппараты
• Цифровые видеокамеры
• Портативные DVD плееры
• Контроллеры доступа Internet Access Tablets
• PDA
• Ручные портативные устройства

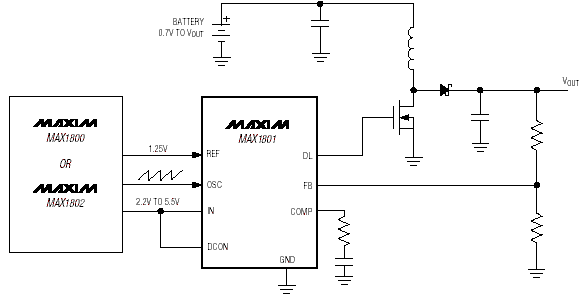

Типовая схема включения:

Расположение выводов:

Описание:

MAX1801 повышающий ведомый контроллер используется совместно либо с MAX1800 (повышающий), либо с MAX1802 (понижающий) ведущими контроллерами для обеспечения полного комплекса для питания цифровых фотоаппаратов и видеокамер. Используя опорные напряжения и тактовые сигналы мастер – контроллера, снижаются необходимые размеры ведомых контроллеров и их себестоимость при гарантированной синхронной работе всего комплекса.

MAX1801 управляет внешним n –канальным MOSFET транзистором и может использоваться в отдельном преобразователе (SEPIC), и в топологии с обратным ходом. Если для конструкции требуется дополнительный источник питания, ведомый преобразователь может быть легко добавлен к мастер – контроллеру с необходимыми минимальными доработками системы, экономя деньги и время. ИС MAX1801 имеет встроенную систему мягкого старта, защиту от короткого замыкания и регулируемый предел рабочего цикла.

ИС MAX1801 выпускается в малогабаритном 8-Pin SOT23 корпусе. Отдельные отладочные комплексы MAX1800/MAX1801 (MAX1800EVKIT) и MAX1802/MAX1801 (MAX1802EVKIT) доступны для исследования и разработок.

Документация:

278 Kb Engl Описание микросхемы

---

---
