MAX1793

1 А, линейный стабилизатор напряжения с низким падением напряжения и низким потребляемым током холостого хода

Отличительные особенности:

• Гарантированный выходной ток 1 А
• Низкое падение напряжения: 210 мВ при 1 А
• Выходного напряжение, погрешность до 1%:
• Фиксированные выходные напряжения 1.5 В, 1.8 В, 2.0 В, 2.5 В, 3.3 В или 5 В
• Регулируемое от 1.25 В до 5.0 В
• Выходной сигнал инициализации Reset с задержкой 4 мс
• Низкий ток утечки на корпус: 125 мкА
• Потребляемый ток в режиме отключения (Shutdown): 0.1 мкА
• Низкий уровень шума выходного напряжения 115мкВ (среднеквадратичное)
• Защита от тепловой перегрузки
• Ограничение выходного тока
• Миниатюрный силовой корпус TSSOP (1.5 Вт), на 30% меньше, чем SOT223 (высота всего 1.1 мм)

Области применения:

• Ноутбуки
• Беспроводные телефоны
• Сотовые телефоны
• Модемы
• Измерительные приборы ручного применения
• PDA и компьютеры Palmtop

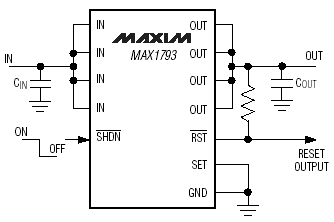

Типовая схема включения:

Расположение выводов:

Описание:

Линейный стабилизатор напряжения MAX1793 с низким падением напряжения имеет диапазон входного напряжения от +2.5 В до +5.5 В и обеспечивает гарантированный выходной ток до 1 А при падении напряжения 210 мВ. Высокостабильное выходное напряжение (1%) имеет, фиксированное внутренними цепями, значение, или может регулироваться в пределах от 1.25 В до 5.0 В, с использованием внешнего резистивного делителя напряжения.

Встроенный проходной PMOS транзистор обеспечивает низкое значение потребляемого тока (125 мкА), делая ИС MAX1793 идеальной для использования в портативных приложениях с питанием от батарей. К другим встроенным функциям относятся: выходной сигнал инициализации Reset, режим отключения с экономией энергопотребления, и защита от тепловой перегрузки и от короткого замыкания. ИС MAX1793 выпускается в корпусе 16-pin TSSOP (1.5 Вт, высота 1.1 мм) с размерами, на 30% меньше, чем размеры корпуса SOT223.
