MAX1777, MAX1977, MAX1999

Высокоэффективные контроллеры основного источника питания ноутбуков с четырехканальным выходом

Отличительные особенности:

• Не требуется использования токоизмерительных резисторов (MAX1999)
• Возможность прецизионного измерения тока с помощью токоизмерительного резистора (MAX1777/MAX1977)
• Погрешность выходного напряжения 1.5%
• 3.3 В и 5 В линейные стабилизаторы с автоматическим переключением нагрузки на импульсные источники питания после их запуска
• Встроенные режимы мягкого старта и плавной остановки и снижения выходных напряжений
• Быстродействующая ШИМ с 100 нс реакцией на изменение нагрузки
• Выходные напряжения 3.3 В и 5 В (фиксированный режим), или регулируемые
• Диапазон входного напряжения от 4.5 В до 24 В
• Ультра- звуковой режим пропуска импульсов преобразования (25 кГц, мин)
• Сигнал исправности питания PGOOD
• Включение/ отключение режима защиты от перенапряжения

Области применения:

• Ноутбуки и субноутбуки
• PDA и мобильные коммуникационные устройства
• Системы с питанием от 3-х и 4-х элементных Li+ батарей

Типовая схема включения:

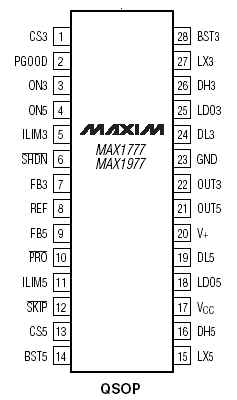

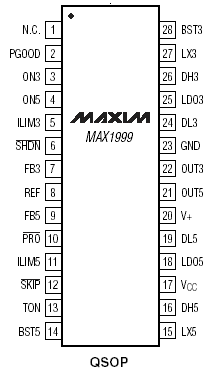

Расположение выводов:

Описание:

Сдвоенные контроллеры MAX1777/ MAX1977/ MAX1999 понижающих, импульсных источников питания предназначены для генерации напряжений питания логических шин в системах с питанием от батареи. ИС MAX1777/ MAX1977/ MAX1999 содержат по два контроллера с широтно- импульсной модуляцией (ШИМ), с возможностью регулировки выходного напряжения от 2 В до 5.5 В, или с фиксированным выходными напряжениями 5.0 В и 3.3 В. Данные ИС содержат по два линейных стабилизатора, обеспечивающих постоянное присутствие выходных напряжений 5 В и 3.3 В. Каждый из линейных стабилизаторов обеспечивает выходной ток до 100 мА с автоматическим переключением нагрузки на выходы основного импульсного источника питания после его запуска. ИС MAX1777/ MAX1977/ MAX1999, также, обеспечивают: режим упорядоченного включения напряжений питания, выходной сигнал исправности питания (Power - Good), цифровой режим мягкого старта, и встроенную функцию «плавной остановки», исключающую появления отрицательных напряжений при отключении питания.

Оригинальный алгоритм управления Quick-PWM™, разработанный фирмой Maxim, с быстрой реакцией на переходные процессы и постоянной, во времени ШИМ, обеспечивает функционирование без применения токоизмерительных резисторов, а также, время реакции на переходные процессы в нагрузке 100 нс, при поддержании, сравнительно- постоянной, частоты преобразования. Уникальный ультразвуковой режим пропуска импульсов преобразования обеспечивает частоту преобразования, превышающую 25 кГц, что позволяет исключить шумовые наводки в аудиоприложениях. К функциям ИС относится режим пропуска импульсов преобразования, позволяющий экономить энергоресурс в режиме с низкой выходной нагрузкой, а также, режим преобразования с ШИМ на фиксированной частоте, снижающий интерференционные РЧ помехи в чувствительных приложениях.

ИС MAX1777 имеет импульсные системные источники питания 200 кГц/ 5 В и 300 кГц/ 3.3 В, оптимизированные на максимальную эффективность, тогда как, ИС MAX1977 оптимизирована для применения в более низкопрофильных и облегченных приложениях и имеет импульсные системные источники питания 400 кГц/ 5 В и 500 кГц/ 3.3 В. ИС MAX1999 обеспечивает аппаратно - выбираемую (входы ИС) частоту преобразования, обеспечивая режим либо с 200 кГц/ 300 кГц, либо с 400 кГц/ 500 кГц импульсных системных источников питания, соответственно. ИС MAX1777/ MAX1977/MAX1999 выпускаются в корпусах типа 28-pin QSOP. Все ИС предназначены для эксплуатации в расширенном диапазоне температур (от -40С до +85С).
