MAX1722, MAX1723, MAX1724

Сверхэкономичный (1.5µA IQ) повышающий преобразователь напряжения в низком SOT23-5 корпусе

Отличительные особенности:

  • КПД до 90%
  • Не требуется внешний диод или полевой транзистор
  • Потребляемый ток в состоянии покоя 1.5 мкА
  • Потребляемый ток в логически - управляемом состоянии Shutdown 0.1 мкА
  • Допустимое отклонение выходного напряжения ±1%
  • Фиксированное MAX1724 или регулируемое MAX1722, MAX1723 выходное напряжение
  • Ток нагрузки до 150 мА
  • Входное напряжение от 0.8 В до 5.5 В
  • Гарантированное напряжение запуска 0.91 В (MAX1722, MAX1724)
  • Встроенная система подавления EMI (MAX1722, MAX1724)
  • Низкопрофильный корпус SOT23-5 (1.1 мм высота)

Области применения:

  • Пэйджеры
  • Пульты ДУ
  • Беспроводные передатчики
  • Персональные медицинские контроллеры
  • Цифровые фотоаппараты
  • Устройства с автономным питанием от одного элемента
  • Маломощные ручные приборы
  • MP3 плееры
  • Органайзеры и PDA

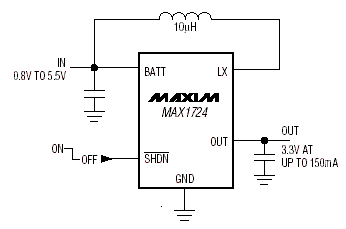

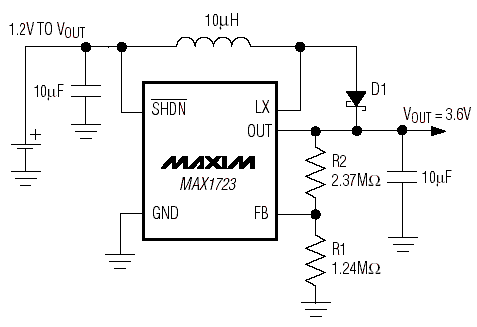

Типовая схема включения:


Расположение выводов:

Описание:

ИС MAX1722, MAX1723, MAX1724 – это компактные, высокоэффективные повышающие преобразователи, выпускаемые в миниатюрных низкопрофильных корпусах SOT23 (5- pin). Они обладают ультранизким током потребления в состоянии покоя 1.5 мкА для обеспечения максимальной эффективности в условиях небольших нагрузок. Они оптимизированы для питания от 1 или 2 щелочного или никель – металгидридного, или одного Li+ элементов в устройствах, где критичными являются факторы минимального энергопотребления в состоянии покоя и миниатюрные размеры.

Встроенная система синхронного выпрямления напряжения существенно повышает эффективность, одновременно, снижая себестоимость, исключая необходимость установки внешних диодов Шоттки. Все три ИС имеют встроенный 0.5 Ом, n – канальный ключевой транзистор. ИС MAX1722/ MAX1724 также имеют оригинальную цепь подавления шумов, которая подавляет электромагнитные помехи, выдаваемые дросселем. Семейство имеет различные комбинации из фиксированных и регулируемых выходных напряжений, режим Shutdown, и подавления EMI (см. таблицу).

Тип Напряжение выхода (В) SHDN LX DAMPING
MAX1722EZK Регулируемое Нет Да
MAX1723EZK Регулируемое Да Нет
MAX1724EZK27 Фиксированное 2.7 Да Да
MAX1724EZK30 Фиксированное 3.0 Да Да
MAX1724EZK33 Фиксированное 3.3 Да Да
MAX1724EZK50 Фиксированное 5.0 Да Да

Рабочий диапазон температур от -40°С до +85°С.

Документация:

  295 Kb Engl Описание микросхемы
