MAX1708

Мощный высокочастотный малошумящий повышающий преобразователь напряжения

Отличительные особенности:

• Встроенный 5А силовой MOSFET транзистор
• 5В, 2А выход при входном напряжении 3.3 В
• Фиксированное выходное напряжение 3.3 В или 5 В или регулируемое от 2.5 В до 5.5 В
• Нижний предел входного напряжения 0.7 В
• Низкое энергопотребление
      1 мВт в состоянии покоя
      1 мкА в режиме Shutdown
• Режим малых шумов, преобразование на частоте 600 кГц
• Синхронизируемая частота преобразования от 350 кГц до 1000 кГц
• Малогабаритный корпус QSOP

Области применения:

• Маршрутизаторы, серверы, рабочие станции, стойки
• Локальное преобразование от 2.5 В до 3.3 В или 5 В
• Локальное преобразование от 3.3 В до 5 В
• 3.6 В или 5 В в выносных антеннах (RF PАs) портативных ручных устройств связи

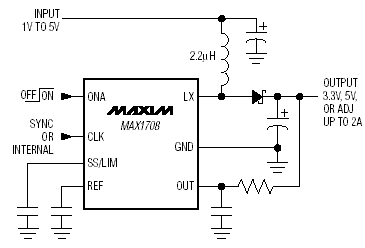

Типовая схема включения:

Расположение выводов:

Описание:

MAX1708 устанавливает новые стандарты в области экономии пространства для мощных повышающих преобразователей напряжения. Он обеспечивает нагрузочную способность 10 Вт при фиксированном (3.3В/5 В) или регулируемом (2.5 В…5 В) уровнях выходных напряжений, используя встроенный силовой MOSFET транзистор с питанием от 0.7 В до 5 В.

Преобразование с ШИМ (PWM) на фиксированной частоте 600 кГц ограничивает спектр шумов основной частотой и ее гармониками, позволяя обеспечить простую фильтрацию для снижения уровня шумов. Возможность преобразования с внешней синхронизацией позволяет еще больше контролировать спектр шумов. Потребление энергии ИС в режиме покоя не превышает 1 мВт, что увеличивает ресурс работы оборудования с автономным питанием.

Два входа управления (ONA, ONB-bar) позволяют просто реализовать процесс переключения в режим контроля и обратно с помощью простой кнопки, как и возможность обычного логического контроля данным режимом. ИС MAX1708 также имеет функцию программируемого мягкого старта и ограничителя тока для гибкости в применении и оптимального расходования ресурса батареи. Максимальный (RMS) ток преобразования составляет 5 А. При необходимости в более мощном преобразователе (10А), смотри документацию на MAX1709. Поставляются в корпусах 16/QSOP. Рабочий диапазон температур от -40°С до +85°С.

Документация:

339 Kb Engl Описание микросхемы

---

---
