MAX1698

Повышающий стабилизатор тока с высоким к.п.д. для питания светодиодов

Отличительные особенности:

  • К.п..д. свыше 90%
  • Регулировка яркости светодиодов без потерь мощности
  • Малогабаритный 10-выв. корпус µMAX
  • Простая, более дешевая и надежная подсветка по сравнению с флуоресцентными и электролюминесцентными лампами
  • Выходная мощность до 5В

Области применения:

  • Управление подсветкой с батарейным питанием
  • Управление подсветкой жидкокристаллических индикаторов
  • Сотовые телефоны
  • Терминалы ручного ввода данных
  • Персональные цифровые помощники

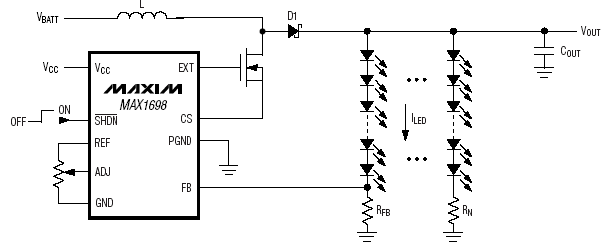

Типовая схема включения:

Расположение выводов:

Описание выводов:

VCC Вход напряжения питания
SHDN Вход выключения
REF Выход опорного напряжения 1.25В
ADJ Вход регулировки
FB Вход обратной связи
PGND Сильноточный общий
CS Вход контроля тока через МОП-транзистор
GND Общий
EXT Выход драйвера затвора МОП-транзистора

Описание:

MAX1698 - наиболее эффективный драйвер для белых или цветных светодиодов. Он идеален для управления светодиодной подсветкой дисплеев в персональных цифровых помощниках и цифровых камерах, а также может использоваться в более больших дисплеях, например, настольных компьютеров. К многочисленным общим преимуществам драйвера и светодиодной подсветки относятся проста схема включения, низкая стоимость, высокий к.п.д. преобразования, более долгий срок службы лампы и более высокая общая надежность по сравнению с драйверами и подсветкой на флуоресцентных и электролюминесцентных лампах.

MAX1698 - импульсный повышающий контроллер, в котором в качестве обратной связи выступает ток светодиода, а не выходное напряжение. Он может работать при входном напряжении, начиная с 0.8В. ИМС управляет последовательно включенными светодиодами, ток через которые контролируется с помощью токоизмерительного резистора, подключенного к выводу обратной связи. Требуемый номинал резистора составляет обычно 15 Ом, который относится к ряду стандартных недорогих резисторов. Управление светодиодным током и яркостью выполняется с помощью входа регулировки (ADJ), при этом нет потерь на токоограничивающих резисторах. Если требуется подключение большего количества резисторов, то допускается параллельное соединение нескольких последовательных светодиодных цепей, при этом общая мощность нагрузки должна быть до 5Вт.

MAX1698 выпускается в малогабаритном 10-выв. корпусе µMAX, который занимает половину площади 8-выв. корпуса SO. Для сокращения сроков проектирования выпускается оценочный набор MAX1698EVKIT.

Информация для заказа:

Код заказа Темп.диапазон Корпус
MAX1698EUB -40°C…+85°C 10-выв. µMAX

Документация:

  234 Kb Engl Описание микросхемы
