MAX1680/MAX1681

Преобразователи напряжения с переключающимся на выборочной частоте конденсатором и током нагрузки 125 мА

Отличительные особенности:

• Выбираемая частота коммутации:

  125кГц/250кГц (MAX1680)

  500кГц/1МГц (MAX1681)

• Допускает использование небольших конденсаторов (1 мкФ для MAX1681)
• Выходной ток 125 мА
• Выходное сопротивление 3.5 Ом
• Логически управляемый режим выключения с потреблением 1 мкА
• Конфигурируются как инверторы напряжения или как удвоители
• Входной диапазон питания +2.0В…+5.5В
• Выпускаются в 8-выв. корпусе SO
• К.п.д. 90%

Области применения:

• Локальный источник отрицательного напряжения питания
• Источник питания интерфейсов
• Источник питания операционных усилителей
• Источник напряжения смещения МОП-транзисторов

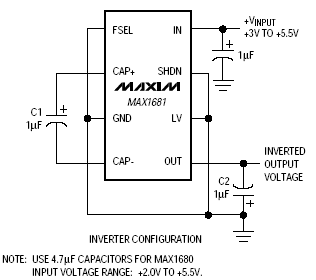

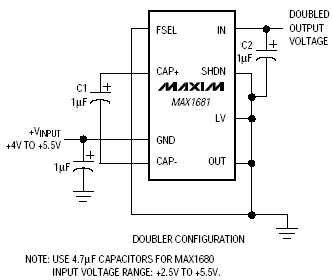

Типовая схема включения:

Расположение выводов:

Описание выводов:

Описание:

MAX1680, MAX1681 - безиндуктивные преобразователи напряжения с переключающимся конденсатором, которые или инвертируют входное напряжение +2.0В…+5.5В или удваивают его при токе нагрузки 125мА. Имеется возможность выбора частоты коммутации, которая позволяет использовать небольшие конденсаторы: 4.7 мкФ (MAX1680), 1 мкФ (MAX1681). За счет высокой нагрузочной способностью данные преобразователи могут использоваться как замена индуктивных преобразователей, которые требуют большего числа внешних компонентов и дополнительного места на плате.

Низкое эквивалентное выходное сопротивление (типично 3.5 Ом) позволяет этим ИМС работать при токе нагрузки до 125 мА с минимальным перепадом напряжения всего 440 мВ. Перевод в режим выключения позволяет уменьшить ток потребления до менее 1 мкА. MAX1680 и MAX1681 выпускаются в 8-выв. корпусе SO. Если требуются подобные ИМС, но с током нагрузки до 50 мА и в более компактном корпусе µMAX см. документацию на MAX860, MAX861.

Информация для заказа:
