MAX1678

Малошумящий высокоэффективный повышающий преобразователь с питанием от 1-2 элементов

Отличительные особенности:

• Гарантированный запуск от 0.87 В
• КПД до 90%
• Встроенный синхронный выпрямитель
• Ультра – малогабаритный корпус µMAX высотой 1.1 мм
• 37 мкА потребляемый ток покоя (85 мкА от элемента 1.5 В)
• 2 мкА цепь управления режимом Shutdown
• Детектор сбоя питания
• Фиксированное напряжение выхода Dual Mode™ Output 3.3 В
• Регулируемое напряжение выхода Dual Mode™ Output от 2 В до 5.5 В
• Выходной ток 45 мА, 3.3 В при питании от одного элемента
• Выходной ток 90 мА, 3.3 В при питании от двух элементов
• Демпфирующий ключ дросселя, подавляет EMI

Области применения:

• Пэйджеры
• Пульты ДУ
• Указки
• Персональные медицинские мониторы
• Устройства с питанием от одного элемента

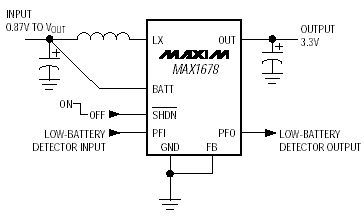

Типовая схема включения:

Расположение выводов:

Описание:

MAX1678 является высокоэффективным низковольтным повышающим преобразователем с синхронным выпрямлением напряжения. Предназначен для использования в системах с питанием от 1…3 щелочных, NiCd, NiMn или одного Li элемента. MAX1678 имеет пороговое напряжение запуска 0.87 В и потребляет в режиме покоя ток 37 мкА.

ИС имеет в своем составе 1 Ом, n- канальный MOSFET ключевой транзистор, синхронный выпрямитель, который действует, как отсекающий диод, источник опорного напряжения, цепь управления частотно – импульсной модуляцией (PFM), и цепь снижения вибрации в дросселе – все в ультра –малогабаритном корпусе µMAX, высотой 1.1 мм. Выходное напряжение предустановленно на 3.3 В, или, в регулируемом режиме, с помощью двух резисторов, может быть получено в диапазоне от +2 В до +5.5 В. КПД при нагрузках до 50 мА достигает 90%. Устройство также имеет независимый компаратор понижения напряжения (PFI/PFO) и 2 мкА цепь логического управления режимом Shutdown. Типовой выходной ток для MAX1678 равен 0.09 А. Рабочий диапазон температур от -40°С до +85°С.
