MAX1606

Источник напряжения питания ЖКИ (до 28 В) с внутренним силовым транзистором и режимом полного отключения

Отличительные особенности:

• Регулируемое выходное напряжений до 28 В
• Выдает 20 В при 20 мА от одного элемента Li+
• Режим полного отключения (с отключением выхода)
• Защита от выхода КЗ
• КПД 88%
• Частота преобразования до 500 кГц
• Выбираемый предел тока дросселя (125, 250, 500 мА)
• Потребляемый ток 18 мкА
• Потребляемый ток в режиме Shutdown 0.1 мкА
• Малогабаритный корпус 8/µMAX

Области применения:

• Сотовые и беспроводные телефоны
• Измерители уровня глюкозы
• Источники питания ЖКИ

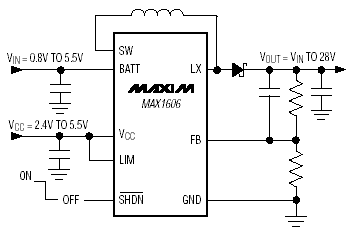

Типовая схема включения:

Расположение выводов:

Описание:

Повышающий преобразователь напряжения содержит встроенный в корпус 8/µMAX 0.5А силовой и 0.5 А изолирующий ключи . ИС работает от источника напряжением от +2.4 до +5.5 В, но может повышать напряжение с входного уровня от 0.8 В до 28 В на выходе.

ИС MAX1606 имеет уникальное схемное решение, обеспечивающее высочайшую эффективность в широком диапазоне токов нагрузки. Применение встроенного 0.5 А MOSFET транзистора позволило сократить число внешних элементов и повысить частоту преобразования до 500 кГц, что позволило применить малогабаритные элементы поверхностного монтажа. Пиковый ток может быть установлен на уровне 500, 250, 125 мА, что позволяет снизить выходные броски напряжения и снизить размер внешних элементов в применениях с малыми токами нагрузки.

Дополнительными функциями являются низкое потребление тока в состоянии покоя и в режиме Shutdown (с полным отключением выхода от входа) для продления ресурса батареи. Выбор ИС MAX1606 идеален для небольших ЖКИ панелей с малым потребляемым током, но она может с успехом использоваться и в других приложениях. Для ускорения процесса разработки доступен набор MAX1606EVKIT.

Типовой выходной ток для MAX1606 равен 0.02 А. Рабочий диапазон температур от -40°С до +85°С.

Документация:

307 Kb Engl Описание микросхемы

---

---
