MAX1595

Понижающее-повышающий стабилизатор напряжения 3.3В/5В с подкачкой заряда

Отличительные особенности:

• Ультракомпактность:требуется только три керамических конденсатора
• Не требуются индуктивности
• Выходной ток до 125 мА
• Стабилизированное выходное напряжение ±3%
• Частота коммутации 1 МГц
• Входное напряжение питания 1.8В…5.5В
• Собственное потребление 220 мкА
• Ток потребления в режиме выключения 0.1 мкА
• Отключение нагрузки от входа в режиме выключения

Области применения:

• Питание белых светодиодов
• Питание флэш-памяти
• Приложения с батарейным питанием
• Миниатюрное оборудование
• Карты PCMCIA
• Приложения с преобразование логического питания 3.3В в 5В
• Повышающие преобразователи напряжения резервной батареи питания
• Преобразование 3В в 5В для GSM SIM-карт

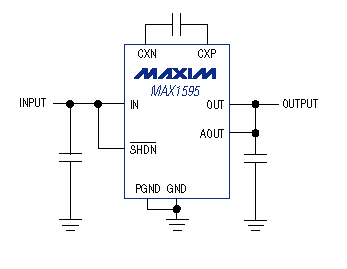

Типовая схема включения:

Расположение выводов:

Описание выводов:

Описание:

MAX1595 - стабилизатор с подкачкой заряда, который генерирует или 3.3В или 5В из входного напряжения питания 1.8В…5.5В. Оригинальная архитектура управления позволяет стабилизатору как повышать, так и понижать входное напряжение для поддержки выходного напряжении на заданном уровне. Использование частоты коммутации 1МГц совместно с оригинальной схемой управления позволяет использовать керамические конденсаторы емкостью 1мкФ для выходного тока нагрузки 125 мА. Для получения завершенного стабилизатора требуется три внешних конденсатора, индуктивности не требуются. MAX1595 специально разработан для применения в мощных, резервных источниках питания с высоким к.п.д., где первостепенную роль играют компактность размеров. MAX1595 выпускается в малогабаритном 8-выв. корпусе µMAX и в 12-выв. тонком корпусе QFN с высокой рассеиваемой мощностью.

Информация для заказа:

Документация:

360 Kb Engl Описание микросхемы

---

---
