MAX1566, MAX1567

Высокоэффективные 6 канальные источники питания для цифровых камер

Отличительные особенности:

• КДП повышающего DC-DC преобразователя 95%
• Минимальное входное напряжение 0.7 В
• Основной DC-DC преобразователь может быть настроен на работу в качестве понижающего или повышающего преобразователя
• Объединение повышающего и понижающего преобразования для обеспечения КПД источника вольт-добавки 90 %
• КПД понижающего преобразователя для питания ядер DSP - 95 %
• Регулируемый ток выхода LED для обеспечения питания четырех, шести или более светодиодов
• Защита выхода LED от перенапряжения при разомкнутом выходе
• Бестрансформаторный контроллер инвертирующего преобразователя (MAX1567)
• Три дополнительных ШИМ контроллера (два у MAX1567)
• Максимальная рабочая частота 1 МГц
• Ток потребления в дежурном режиме 1 мкА
• Мягкий запуск и защита от перегрузок
• Компактный 40 выводной 6x6 мм тонкий QFN корпус

Области применения:

• Цифровые камеры
• PDA

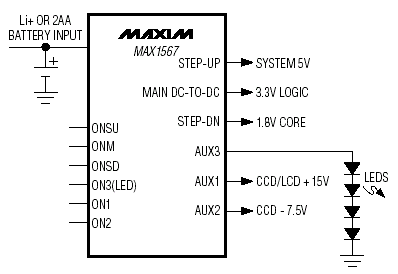

Блок- схема:

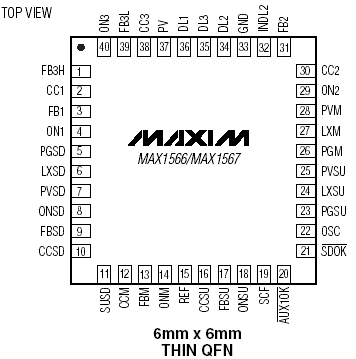

Расположение выводов:

Общее описание:

MAX1566/MAX1567 - законченные источники питания для цифровых фотокамер. Эти приборы имеют улучшенные параметры, меньшее количество внешних компонентов и более миниатюрные размеры, чем у стандартных многоканальных контроллеров, работающих от двух щелочных или одного Li+ аккумуляторов. Встроенные МОП- транзисторы позволяют обеспечить КПД основного источника питания до 95%, при этом для обеспечения максимальной гибкости источника вспомогательные каналы работают с внешними МОП- транзисторами. Это позволяет оптимизировать КПД и стоимость, одновременно снизив требуемый размер печатной платы.

MAX1566/MAX1567 содержат шесть каналов высокоэффективных DC-DC преобразователей:

• Повышающий DC-DC преобразователь со встроенными мощными МОП- транзисторами
• Основной DC-DC преобразователь со встроенными мощными МОП- транзисторами, способный работать как повышающий или понижающий преобразователь
• Понижающий DC-DC преобразователь со встроенными мощными МОП- транзисторами
• Контроллер DC-DC преобразователя для питания белых светодиодов
• Внешний контроллер DC-DC преобразователя, обычно применяемый для питания ЖКИ (MAX1566 содержит два таких контроллера)
• Контроллер бестрансформаторного инвертирующего DC-DC преобразователя, обычно применяемый для питания CCD (MAX1567)

Все каналы DC-DC преобразователей работают на одной фиксированной частоте, которая для оптимизации размера, стоимости и КПД может быть установлена в пределах от 100 кГц до 1 МГц. К другим отличительным особенностям приборов можно отнести плавный запуск, генератор сигнала установки напряжений и защиту от перегрузок. MAX1566/MAX1567 выпускаются в миниатюрных тонких 40 выводных QFN корпусах. Для приборов выпущен отладочный комплект.

Документация:

658 Kb Engl Описание микросхемы

---

---
