MAX1536

3.6 A, 1.4 МГц низковольтный понижающий стабилизатор с динамической регулировкой выходного напряжения

Отличительные особенности:

• Динамическая регулировка выходного напряжения в диапазоне от +0.7 В до V_IN
• Встроенные на р-/n- канальные МОП транзисторы с сопротивлением открытого канала:
      54/47 мОм при V_IN = +4.5 В
      63/53 мОм при V_IN = +3.0 В
• Диапазон входного напряжения от +3.0 до +5.5 В
• Максимальная частота переключений 1.4 МГц
• Выход ИОН 2 В ±0.75 %
• Режим ШИМ с постоянным временем отключения
• Возможность выбора режима останова или ШИМ режима при работе на маленькие нагрузки
• ШИМ режим со 100 % длительностью рабочего импульса
• Цифровая схема плавного запуска для исключения бросков тока
• Типовой ток в дежурном режиме < 1 мкА
• Ток покоя < 750 мкА
• Тепловая защита
• Точность установки выходного напряжения 1 %
• Вход внешнего ИОН
• Двухпороговый компаратор установки напряжения
• Выбираемое время установки сигнала PGOOD при переходных процессах

Области применения:

• Наборы микросхем и графические процессоры с двойным напряжением питания
• Активные шинные терминалы
• Портативные компьютеры
• Терминалы DDR памяти

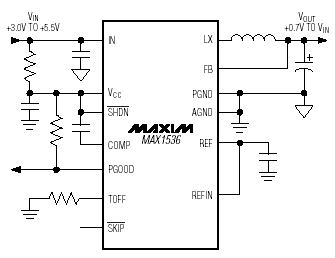

Типовая схема включения:

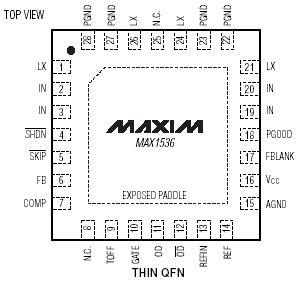

Расположение выводов:

Общее описание:

MAX1536 понижающий DC-DC преобразователь с постоянным временем отключения ШИМ сигнала, идеально подходящий для использования в ноутбуках и портативных компьютерах. MAX1536 имеет встроенные коммутатор и синхронный детектор на МОП транзисторах, позволяющие обеспечить высокий КПД и низкое количество внешних компонентов. Прибору не требуется внешний диод Шотки. Встроенные 54 мОм коммутатор на р- канальном МОП транзисторе и коммутатор синхронного детектора на 47 мОм n- канальном МОП транзисторе позволяют обеспечить максимальный выходной ток прибора 3.6 A. Для динамической регулировки выходного напряжения используется логический сигнал. MAX1536 осуществляет преобразование напряжения с КПД, достигающим 96 %.

MAX1536 использует уникальный токовый ШИМ контроллер с постоянным временем переключения. Прибор позволяет при работе на маленькие нагрузки выбирать режим останова для обеспечения высокого КПД или ШИМ режим для снижения пульсаций выходного напряжения. Программируемая архитектура с постоянным временем отключения позволяет работать с частотой коммутации до 1.4 МГц. Это позволяет обеспечить оптимальные КПД, шумы коммутации, размеры и стоимость. MAX1536 имеет цифровую схему плавного включения, позволяющую избежать бросков тока при включении; режим работы со 100 % длительностью рабочего импульса при обеспечении низкого падения напряжения и дежурный режим с пониженным потреблением, в котором обеспечивается развязка входа и выхода и потребление снижается до 1 мкА. MAX1536 выпускается в 28- выводном тонком QFN корпусе.
