MAX8805Y, MAX8805Z

600 мА-ый понижающий ШИМ-преобразователь с двумя встроенными линейными стабилизаторами в корпусе WLP размерами 2мм x 2мм для питания усилителей мощности WCDMA-телефонов

Отличительные особенности:

• Понижающий преобразователь усилителя мощности (УМ)
  • Время установления 7.5 мкс (типичное значение) при изменении выходного напряжения с 0.8 В до 3.4 В
  • Динамическая установка выходного напряжения в диапазоне от 0.4В до VBATT
  • 60 мОм-ый p-канальный транзистор и поддержка 100%-ого заполнения импульсов для работы с малым минимальным перепадом
  • Частота преобразования 2 МГц или 4 МГц
  • Малые пульсации выходного напряжения
  • Нагрузочная способность 600 мА
  • Максимальный разброс 2%
  • Миниатюрные внешние компоненты
• Два линейных стабилизатора напряжения с малым минимальным перепадом
  • Малое значения напряжения шума на выходе: 35 мкВ (типичное ср. кв. значение)
  • Большой коэффициент ослабления пульсаций источника питания: 70 дБ (тип. значение)
  • Гарантированная нагрузочная способность 200 мА
  • Раздельное управление включением/отключением
• Потребляемый ток в режиме отключения 0.1 мкА
• Напряжение питания 2.7…5.5В
• Отключение при перегреве
• Миниатюрный корпус WLP (2мм x 2мм x 0.7мм, сетка 4 x 4)

Области применения:

• Сотовые телефоны стандарта WCDMA/NCDMA
• Персональные цифровые помощники с функцией беспроводной связи
• Смарт-фоны

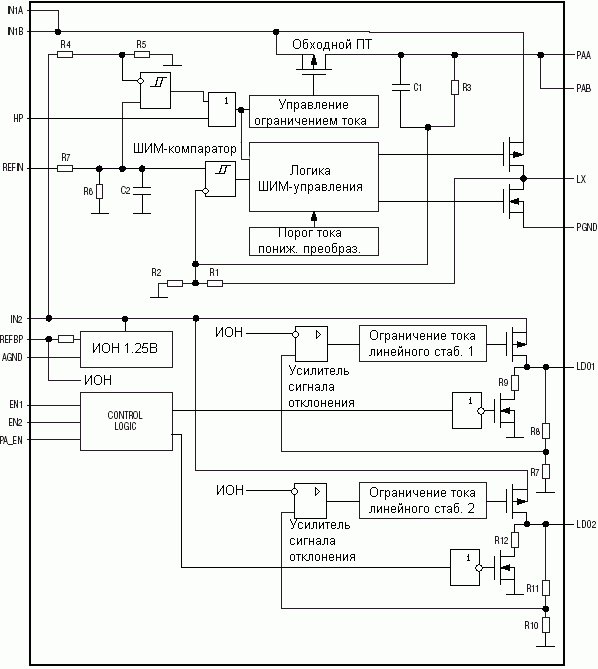

Структурная схема MAX8805Y, MAX8805Z:

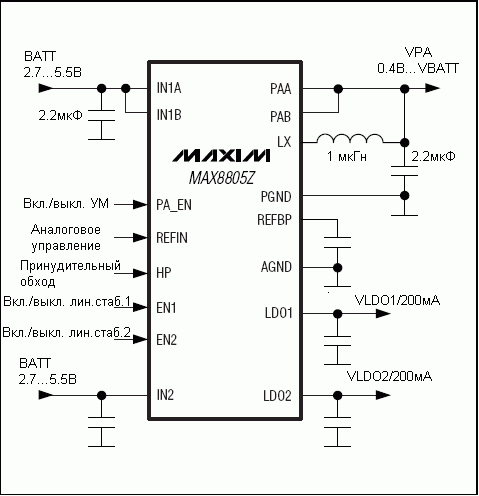

Типичная схема включения MAX8805Y, MAX8805Z:

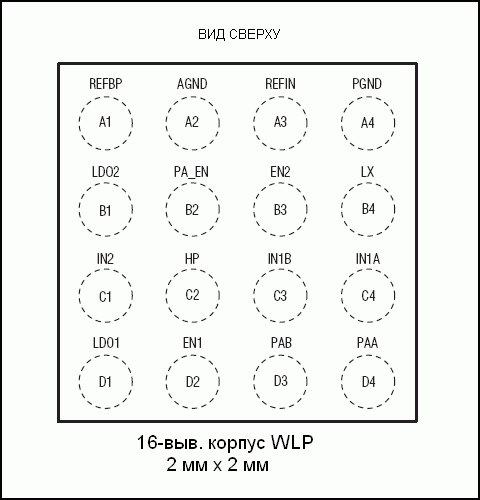

Расположение выводов MAX8805Y, MAX8805Z:

Общее описание:

Высокочастотные понижающие преобразователи MAX8805Y, MAX8805Z оптимизированы под питание динамически изменяющимся напряжением усилителей мощности в сотовых телефонах стандарта WCDMA или NCDMA. Микросхемы интегрируют высокоэффективный понижающий ШИМ-преобразователь, который используется для питания во время передачи со средним и малым уровнем мощности, а 60 мО-ый проходной полевой транзистор позволяет запитать усилитель мощности непосредственно от аккумулятора во время передачи с высоким уровнем мощности. Для смещения усилителя мощности предусмотрены два маломошумящих линейных стабилизатора с нагрузочной способностью 200 мА, малым минимальным перепадом и высоким коэффициентом ослабления пульсаций источника питания.

Доступно два исполнения ИС с различными частотами преобразования: 2 МГц (MAX8805Y) и 4 МГц (MAX8805Z), что позволяет оптимизировать решение по минимальным размерам или максимальному кпд. Преобразование на высокой частоте позволяет применять на входе и выходе миниатюрные керамические конденсаторы емкостью 2.2 мкФ, при этом, обеспечивая малый уровень пульсаций напряжения. Цепь обратной связи интегрирована в состав ИС, что позволяет еще более снизить количество внешних компонентов и стоимость конечного решения.

Для регулировки выходной мощности УМ у MAX8805Y, MAX8805Z предусмотрен аналоговый вход для подключения к выходу внешнего ЦАП. При работе с большими коэффициентами заполнения импульсов MAX8805Y/MAX8805Z автоматически переключаются в режим обхода, в котором вход с выходом оказываются связанными низкоомным (тип. знач. 60 мОм) МОП-транзистором.

Входящие в состав MAX8805Y/MAX8805Z линейные стабилизаторы напряжения с малым минимальным перепадом рассчитаны на работу с малым уровнем шума (тип. ср. кв. значение 35 мкВ). Каждый стабилизатор включается/отключается раздельно через собственный логический вход.

Информация для заказа:

Прим.:

1. "+" указывает на отсутствие в корпусе свинца.
2. "Т" означает упаковку в ленте на бобине.
3. "xy" - код выходного напряжения (AA -1.8В/1.8В, AE - 1.8В/2.85В, EE - 2.85В/2.85В).

Документация:

468 Kb Engl Описание микросхем MAX8805Y, MAX8805Z

---

---
