MAX5094A/B/C/D, MAX5095A/B

Высококачественные несимметричные ШИМ контроллеры, работающие в токовом режиме

Отличительные особенности:

• Совместимы по выводам с приборами UCC28C43 (MAX5094A) и UCC28C45 (MAX5094B)
• Максимальный вытекающий ток драйвера 2 A, а втекающий 1 A
• Максимальная частота переключений 1 МГц
• Двунаправленная частотная синхронизация (MAX5095A/MAX5095B)
• Усовершенствованный выход драйвера для управления синхронным выпрямителем во вторичной обмотке (MAX5095C)
• Задержка между циклами ограничения тока 60 нс
• Подстраиваемый ток разряда конденсатора позволяет максимально точно устанавливать длительность рабочего цикла
• Отслеживание напряжения запуска с точностью ±5 %, гистерезис 0.8 В
• Низкий ток запуска: 32 мкА
• Выход REF 5 В 20 мА стабилизатора
• Модификации с порогом датчика тока 0.3 В

Области применения:

• Компьютерные системы/серверы
• Промышленные преобразователи напряжения питания
• Изолированные схемы источников питания
• Изолированные модули источников питания
• Изолированные телекоммуникационные источники питания
• Сетевое оборудование
• Универсальные AC/DC источники питания

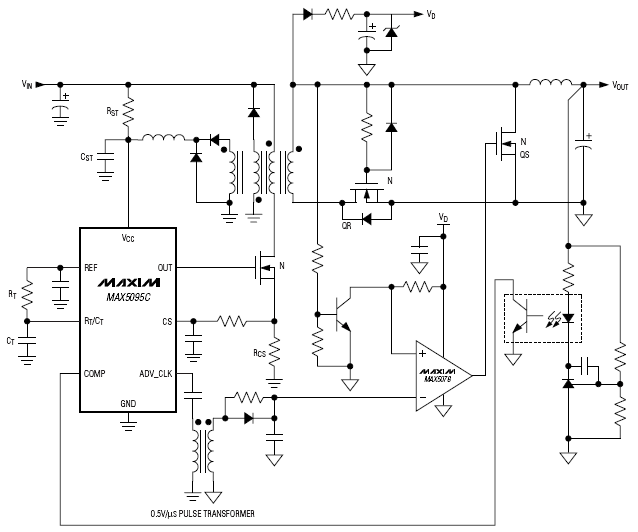

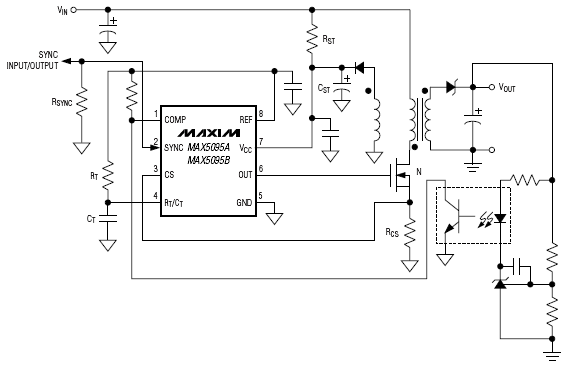

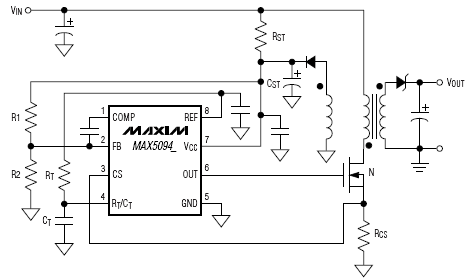

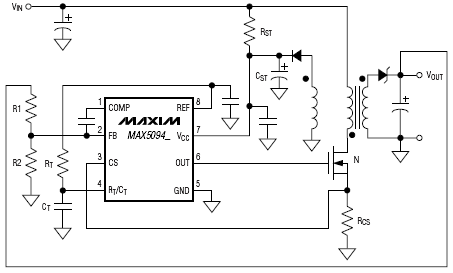

Типовая схема включения :

Расположение выводов :

Общее описание:

MAX5094A/B/C/D/MAX5095A/B - высококачественные BiCMOS ШИМ контроллеры, работающие в токовом режиме, которые имеют все характеристики, необходимые для построения изолированных/неизолированных источников питания с широким диапазоном входного напряжения. Эти контроллеры используются в мощных и маломощных универсальных источниках питания и в телекоммуникационных источниках питания.

MAX5094/MAX5095 содержат быстродействующий компаратор, имеющий типовое время задержки реакции на изменение тока всего 60 нс, что позволяет обеспечить максимальную защиту от КЗ по выходу. MAX5094 имеет встроенный усилитель сигнала ошибки с выходом СОМР. Плавный запуск обеспечивается за счет контроля скорости нарастания напряжения на выходе СОМР при помощи внешних элементов.

Частота автогенератора задается внешними резистором и конденсатором в пределах от 20 кГц до 1 МГц. Ток разряда времязадающего конденсатора подстраивается, что позволяет программировать время бездействия и максимальный рабочий цикл для данной частоты. доступный на выходе RTCT пилообразный сигнал может при необходимости использоваться для коррекции наклона характеристики.

MAX5095A/MAX5095B имеют двунаправленную схему синхронизации, что позволяет нескольким контроллерам работать на одной частоте и избежать возникновения биений. Синхронизация достигается путем соединения выводов SYNC всех приборов. При синхронизации с другими приборами, более высокочастотный прибор MAX5095A/MAX5095B синхронизирует другие приборы. С другой стороны, MAX5095A/MAX5095B могут быть синхронизированы внешними синхроимпульсами, формируемыми источником с выходом с открытым стоком, работающим на более высокой частоте.

MAX5095C формирует выходной синхроимпульс (ADV_CLK), который задержан относительно выходного импульса драйвера на 110 нс. Этот синхросигнал используется для управления синхронным выпрямителем вторичной обмотки.

MAX5094A/B/C доступны в 8 контактных SO и µMAX корпусах. MAX5094D и MAX5095A/B доступны в 8 контактном µMAX корпусе. Все приборы имеют рабочий температурный диапазон от -40°C до +125°C.

Документация:

440 Kb Engl Описание микросхемы

---

---
