MAX5090 A/B/C

2A, 76В высокоэффективный понижающий преобразователь постоянного тока

Отличительные особенности:

• Широкий диапазон входного напряжения 6.5В - 76В
• Варианты исполнения с фиксированным выходным напряжением (3.3В и 5В), а также с регулируемым (1.25В - 13.2В)
• Выходной ток 2А
• КПД выше 92%
• Мощный n-канальный МОП-транзистор с внутренним сопротивлением 0.2
• Ток холостого хода без нагрузки 350мкA
• В режиме отключения потребление тока менее 20мкA
• Встроенная подстройка частоты
• Фиксированная частота 128КГц
• Возможность использования внешней частоты синхронизации
• Защита от короткого замыкания и отключение при перегреве
• Температурный диапазон от -40°С до +125°С
• 16-контактный корпус TQFN
• Рассеиваемая мощность 2.67 Вт при температуре +70°С

Области применения:

• Автомобилестроение
• Источники питания
• Промышленные системы

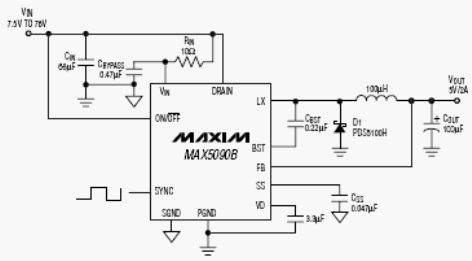

Типовая схема включения MAX5090:

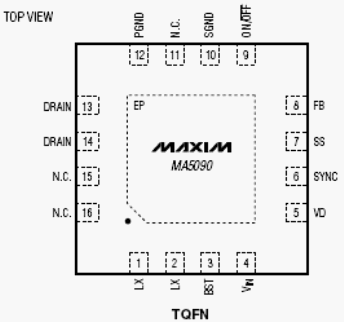

Расположение выводов MAX5090:

Общее описание:

MAX5090A/B/C легкие в применении, высокоэффективные, высоковольтные понижающие преобразователи постоянного тока, работающие от входного напряжения до 76В и обеспечивающие без нагрузки ток холостого хода 350мкA. Преобразователь на основе широтно-импульсной модуляции (PWM) работает на фиксированной частоте128КГц при мощной нагрузке и автоматически переключается на режим пониженной частоты для обеспечения низкого тока холостого хода и повышения эффективности работы при снижении нагрузки. MAX5090 включает внутреннюю частотную компенсацию, упрощающую применение схемы. MAX5090 может быть синхронизирован с внешней тактовой частотой для применения в системах чувствительных к шуму. В MAX5090 применен высоковольтный МОП-транзистор (DMOS) с низким внутренним сопротивлением для достижения высокой эффективности и снижения общей стоимости системы. Устройство имеет блокировку при пониженном напряжении, предел изменения тока от такта к такту, выход с защитой от выбросов тока, защиту от короткого замыкания и отключение при перегреве.

MAX5090 обеспечивает выходной ток до 2A. MAX5090 имеет внешнюю функцию отключения, что позволяет перевести устройство в режим с потреблением тока менее 20мкA. В вариантах MAX5090A, MAX5090B - фиксированные выходные номиналы напряжения 3.3В и 5В соответственно, а MAX5090C имеет регулируемый диапазон выходного напряжения 1.25В - 13.2В.

MAX5090 выполнен в 16-контактном корпусе TQFN (5мм x 5мм) и работает в температурном диапазоне (-40°С - +125°С).

Документация:

570 Kb Engl Описание микросхемы

---

---
