MAX5072

двойной 2.2 МГц прямо- или обратноходовой преобразователь с выходом детектора пропадания напряжения питания и POR

Отличительные особенности:

• Диапазон входного напряжения от 4.5 до 5.5 В или от 5.5 до 23 В
• Выходное напряжение от 0.8 В (обратноходовой) до 28 В (прямоходовой)
• Два независимых DC-DC преобразователя со встроенными МОП- транзисторами
• Каждый преобразователь может быть индивидуально настроен на работу в прямо- или обратноходовом режиме
• Максимальный выходной ток в обратноходовом режиме для выходов IOUT1 и IOUT2 2A и 1A соответственно
• Преобразователи работают в противофазе
• Выход синхроимпульсов для работы в четырехфазном режиме
• Программируемая частота переключений от 200 кГц до 2.2 МГц
• Цифровая схема плавного запуска и независимого отключения преобразователей
• Вход SYNC, сброс при включении питания, внешний сброс и выход детектора пропадания напряжения питания
• Защита от КЗ (обратноходовой)/ограничение максимальной длительности рабочего цикла (прямоходовой)
• Отключение при перегреве
• Термостойкий 32 контактный QFN корпус, рассеивающий до 2.7 Вт при температуре +70°C

Области применения:

• xDSL модемы
• xDSL маршрутизаторы
• DC-DC преобразователи потребителей

Типовая схема включения MAX5079:

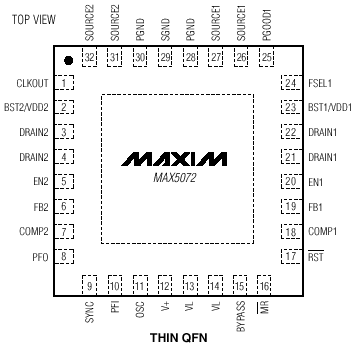

Расположение выводов MAX5079:

Общее описание:

MAX5072 - двойной DC-DC преобразователь со встроенными мощными n- канальными МОП- транзисторами. Каждый из выходов может быть настроен индивидуально на работу в обратно- или прямоходовом режиме. MAX5072 разработан для удовлетворения требований к стоимости, качеству и степени интеграции источников питания xDSL и ADSL2 + модемов. Широкий диапазон входного напряжения (от 5.5 до 23 В) позволяет работать от адаптеров xDSL модемов. Выходное напряжение лежит в пределах от 0.8 В (обратноходовой) до 28 В (прямоходовой) и поддерживается с точностью +-1 %. В обратноходовом режиме преобразователь 1 и преобразователь 2 имеют максимальный выходной ток 2 и 1 A соответственно. Частота переключений каждого преобразователя задается индивидуально в пределах от 200 кГц до 2.2 МГц, что позволяет избежать формирования гармоник в xDSL диапазоне частот. Преобразователи работают в противофазе, что позволяет снизить пульсации входного тока. Вход SYNC облегчает внешнюю синхронизацию. Кроме того, на выходе CLKOUT формируется противофазный сигнал, позволяющий использовать прибор в четырехфазном источнике питания.

MAX5072 содержит цифровую схему плавного запуска, которая уменьшает броски тока при включении, устраняет броски напряжения на выходе и гарантирует монотонный подъем выходного напряжения при включении питания. Прибор имеет выход сигнала PowerGood и вход внешнего сброса. Кроме того, каждый преобразователь может быть индивидуально отключен. MAX5072 имеет выход "dying gasp", на котором устанавливается низкий сигнал при падении входного напряжения ниже заданного порога. Прибор имеет защиту от КЗ в обратноходовом режиме, защиту от превышения максимальной длительности цикла в прямоходовом режиме и защиту от перегрева.

MAX5072 доступен в термостойком 32 контактном QFN корпусе, который способен рассеивать 2.7 Вт при температуре +70°C. Прибор имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

887 Kb Engl Описание микросхемы

---

---
