MAX5070, MAX5071

Высококачественные несимметричные ШИМ контроллеры, работающие в токовом режиме

Отличительные особенности:

• Совместимы по выводам с UC2842 (MAX5070A) и UC2844 (MAX5070B)
• Максимально допустимый вытекающий ток 2 А, втекающий ток 1 А
• Максимальная частота переключений 1 МГц
• Двунаправленная синхронизация (MAX5071A/MAX5071B)
• Дополнительный драйвер для управления работой вторичного синхронного детектора (MAX5071C)
• Быстродействующий 60 нс ограничитель тока "от цикла к циклу"
• Подстраиваемый ток разрядки времязадающего конденсатора
• 5%- ная точность порогов включения/останова с 6 В гистерезисом
• Ток запуска 32 мкА
• 5 В стабилизатор (VREF) с нагрузочной способностью 20 мА
• Защита от перегрева

Области применения:

• Универсальные AC/DC адаптеры
• Изолированные телекоммуникационные источники питания
• Модули изолированных источников питания
• Сетевое оборудование
• Компьютерные системы/серверы
• Промышленные преобразователи

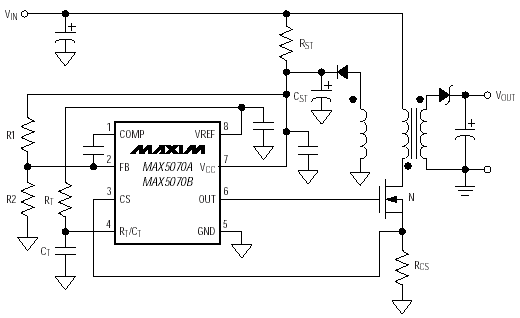

Структурная схема:

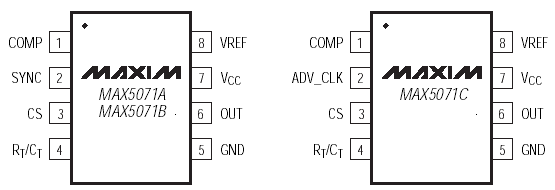

Назначение выводов MAX5070/MAX5071:

Общее описание:

MAX5070/MAX5071 - высококачественные ШИМ контроллеры, изготовленные по BiCMOS технологии, работающие в токовом режиме и выполняющие все функции, необходимые для построения широкодиапазонных изолированных или неизолированных источников питания. Эти контроллеры используются для построения маломощных и мощных универсальных адаптеров и телекоммуникационных источников питания.

MAX5070/MAX5071 содержат быстродействующий компаратор со скоростью срабатывания 60 нс, который обеспечивает ограничение выходного тока. MAX5070A/MAX5070B имеют интегрированный усилитель сигнала ошибки, выход которого выведен на вывод СОМР. Плавный старт обеспечивается за счет подключения к выводу СОМР внешних компонентов, формирующих нужную длительность фронта.

Частота переключений может быть установлена в пределах от 20 кГц до 1 МГц при помощи внешнего резистора и конденсатора. Ток разряда времязадающего конденсатора может подстраиваться, что позволяет регулировать длительность рабочего цикла при любой частоте переключений. При необходимости можно использовать пилообразный сигнал, формируемый цепочкой RtCt.

MAX5071A/MAX5071B содержат двунаправленную схему синхронизации, которая позволяет синхронизировать несколько приборов. Синхронизация обеспечивается путем простого соединения выводов SYNC всех приборов. Работающий на самой высокой частоте контроллер и осуществляет синхронизацию всех остальных. Кроме того, MAX5071A/MAX5071B могут быть синхронизированы от внешнего источника, имеющего сигнальный выход с открытым стоком.

MAX5071C имеет дополнительный выход синхронизации ADV_CLK, сигнал на котором задержан относительно сигнала на выходе OUT на 110 нс. Сигнал с этого выхода может использоваться для управления вторичным синхронным детектором.

MAX5070/MAX5071 доступны в 8 контактных µMAX и SO корпусах и имеют рабочий температурный диапазон от -40°C до +125°C.

Документация:

328 Kb Engl Описание микросхемы

---

---
