MAX5069

Высокочастотный ШИМ контроллер, работающий в токовом режиме, имеющий стабильный автогенератор и два драйвера для управления полевыми транзисторами

Отличительные особенности:

• Ток запуска 47 мкА
• Максимальная программируемая частота автогенератора 2.5 МГц
• Программируемая резистором рабочая частота с точностью ±4.5 %
• Два драйвера управления полевыми транзисторами для построения полумостовых/мостовых или двухтактных преобразователей
• Диапазон входного выпрямленного напряжения от 85 до 265 В или постоянного от 36 до 72 В (MAX5069A/B)
• Непосредственное преобразование входного напряжения от 10.8 до 24 В (MAX5069C/D)
• Программируемая коррекция задержки и наклона
• Программируемое напряжение включения (UVLO)
• Программируемый гистерезис UVLO (MAX5069B/C)
• Вход частотной синхронизации (MAX5069A/D)
• Рабочий температурный диапазон от -40°C до +125°C
• 16 выводной TSSOP корпус

Области применения:

• Универсальные преобразователи переменного напряжения
• Изолированные телекоммуникационные источники питания
• Источники питания сетевых систем
• Источники питания серверов
• Промышленные преобразователи питания

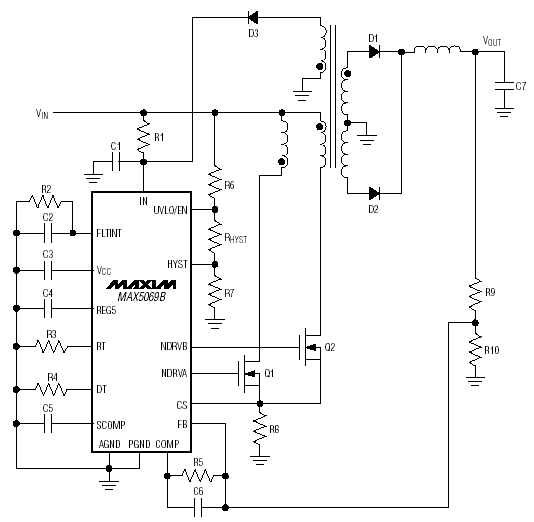

Типовая схема включения MAX5069:

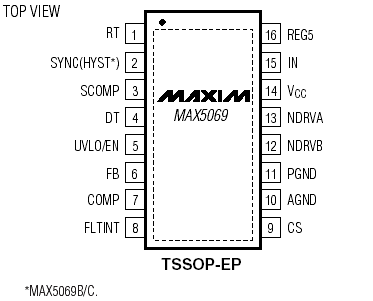

Расположение выводов MAX5069:

Общее описание:

MAX5069 - высокочастотный ШИМ контроллер, работающий в токовом режиме и имеющий два драйвера для управления полевыми транзисторами, который предназначен для построения AC-DC или DC-DC преобразователей, работающих на фиксированной частоте. Контроллер позволяет изготавливать двухтактные или полумостовые/мостовые источники питания со стабилизацией в первичной или вторичной обмотке. Управление в токовом режиме с перекрытием передних фронтов упрощает разработку контура управления, а программируемая внутренняя схема коррекции наклона позволяет стабилизировать ток при длительности рабочего цикла более 50 %.

Схема блокировки при пониженном напряжении (UVLO) с программируемым порогом срабатывания гарантирует работу только в допустимом диапазоне входного напряжения и при кратковременных пропаданиях напряжения питания.

Один внешний резистор позволяет задать частоту преобразования от 50 кГц до 2.5 МГц. MAX5069A/D имеют вход SYNC, который позволяет синхронизировать работу внешним сигналом. MAX5069 имеет максимальную длительность рабочего цикла 50 %. Программируемая задержка дает дополнительную гибкость при оптимизации магнитной системы и позволяет снизить паразитные эффекты. Программируемый порог ограничения бросков тока обеспечивает дополнительную защиту при возникновении аварийных ситуаций.

MAX5069 имеет рабочий температурный диапазон от -40°C до +125°C и доступен в 16 выводном TSSOP корпусе.

Документация:

406 Kb Engl Описание микросхемы

---

---
