MAX5062, MAX5063, MAX5064

Высокоскоростные полумостовые драйверы МОП-транзисторов на 125В/2А

Отличительные особенности:

• Совместимость по расположению выводов с HIP2100/HIP2101 (MAX5062A/MAX5063A)
• Работа при входном напряжения до 125В
• Диапазон входного напряжения VDD=8В…12.6В
• Пиковый втекающий и вытекающий токи 2А
• Задержка распространения сигнала 35 нс (типичное значение)
• Гарантированное расхождение задержек распространения между драйверами 8 нс
• Программируемая задержка разрыва выхода перед переключением (MAX5064)
• Частота переключения до 1 МГц с управлением зарядом затвора 100 нКл (MAX5064)
• Версии с поддержкой КМОП-уровней (VDD / 2) или ТТЛ-уровней с гистерезисом
• Входные логические уровни до 15В независимо от входного напряжения
• Малая входная емкость: 2,5 пФ
• Моментальное выключение драйверов при аварии или ШИМ-синхронизации старт-стоп (MAX5064)
• Малый ток потребления 200 мкА
• Версии с неинвертирующими и инвертирующими драйверами (MAX5062B/D и MAX5063B/D)
• Выпускается в 8-выв. корпусе SO, термоустойчивом корпусе SO и 12-выв. плоском корпусе QFN

Области применения:

• Источники питания телекоммуникационного оборудования с полумостовой схемой
• Двухтактные прямоходовые преобразователи
• Полномостовые преобразователи
• Модули источников питания
• Управление электродвигателями

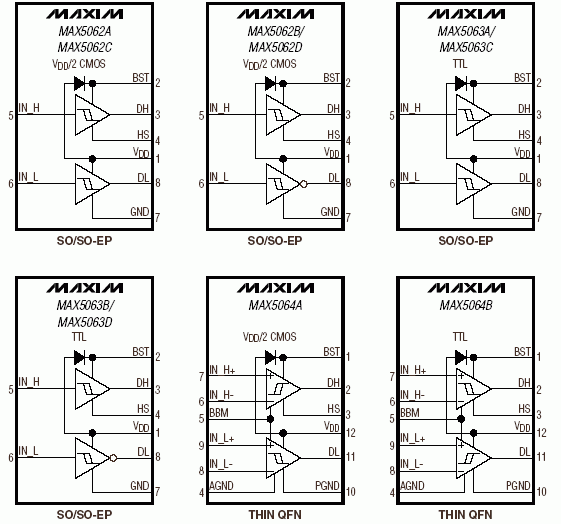

Структурные схемы драйверов MAX506x:

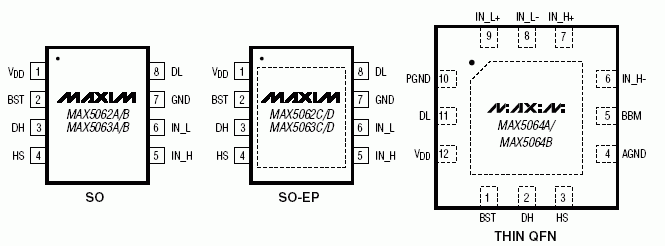

Расположение выводов драйверов MAX506x:

Общее описание:

MAX5062/MAX5063/MAX5064 - высокочастотные драйверы полумостов на МОП-транзисторах на напряжение 125В. Драйверы характеризуются раздельностью управления, типичной задержкой распространения с входа на выход 35 нс и максимальным разбросом задержек распространения между каналами до 3 нс. Возможность работы при высоком напряжении и малый разброс задержек распространения между каналами, а также высокая нагрузочная способность драйверов, как на втекание, так и вытекание, делают применение данных ИС идеальным в мощных высокочастотных импульсных источниках питания телекоммуникационного оборудования. Диапазон входного напряжения 125В означает наличие запаса в 100В в соответствии с требованиями телекоммуникационных стандартов к переходным процессам. Встроенный надежный диод для повышающего преобразования между выводами VDD и BST исключает необходимость применение внешнего диода.

MAX5062A/C и MAX5063A/C содержат два неинвертирующих драйвера. MAX5062B/D и MAX5063B/D содержат неинвертирующий верхний драйвер и инвертирующий нижний драйвер. MAX5064A/B имеют два входа у каждого драйвера с инвертированием и неинвертированием. MAX5062A/B/C/D и MAX5064A поддерживают логические уровни КМОП (VDD / 2). MAX5063A/B/C/D и MAX5064B воспринимают логические уровни ТТЛ. MAX5064A/B поддерживает функцию обрыва перед переключением с регулируемой задержкой от 16 нс до 95 нс, что позволяет избежать возникновение сквозного тока. Драйверы выпускаются в стандартных 8-выв. корпусе SO, в т.ч. с теплоотводящей площадкой, а также 12-выв. (4мм x 4мм) плоском корпусе QFN. Все микросхемы рассчитаны на работу в автомобильном температурном диапазоне -40°C…+125°C.

Информация для заказа:

* EP означает, что корпус оснащен теплорассеивающей площадкой

Документация:

582 Kb Engl Описание микросхемы

---

---
