MAX5037A

Двухфазный VRM9.0/VRM 9.1 контроллер, работающий в режиме контроля среднего тока и способный работать в параллельном режиме

Отличительные особенности:

• Диапазон входного напряжения от 4.75 до 5.5 В или от 8 до 28 В
• Способны обеспечить выходной ток до 60 А
• Встроенный стабилизатор напряжения для работы от +12 или +24 В питания
• Встроенный 5- битный ЦАП VID контроля
• Программируемое адаптивное позиционирование выходного напряжения
• Работа с дифференциальным удаленным датчиком выходного напряжения
• Дифференциальное управление снижает необходимую входную емкость и рассеваемую мощность
• Контроль среднего тока
      Распределение тока между фазами и параллельными модулями
      Ограничение тока позволяет снизить требования к МОП- транзисторам и индуктивности
• Ограничение обратного тока параллельных модулей
• Встроенный логический вентиль с высокой токовой нагрузочной способностью
• Выбираемая для каждой фазы фиксированная рабочая частота 250 или 500 кГц (до 1 МГц для обоих фаз)
• Возможность внешней синхронизации сигналом с частотой от 125 до 600 кГц
• Внутренняя система ФАПЧ, имеющая выход синхросигнала для обеспечения работы нескольких преобразователей в параллельном режиме
• Выход сигнала Power-Good
• Детектор расфазировки
• Защита от перегрева
• 44 контактные MQFP и тонкий QFN корпуса

Области применения:

• Серверы и рабочие станции
• Высокотоковые телекоммуникационные DC-DC преобразователи
• Сетевое оборудование
• Устройства хранения данных большой емкости
• RAID системы
• Высокопроизводительные настольные компьютеры

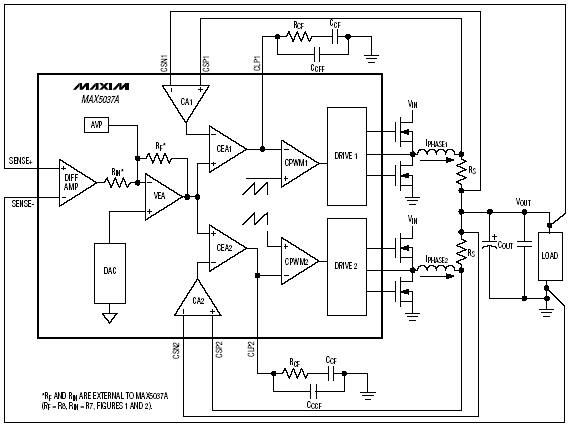

Структурная схема:

Расположение выводов:

Общее описание:

MAX5037A - двухфазный ШИМ контроллер с высокой нагрузочной токовой способностью в компактных корпусах и с минимальным количеством необходимых внешних компонентов. MAX5037A использует двухфазное управление с контролем среднего тока, что позволяет оптимально использовать МОП- транзисторы с низким сопротивлением открытого канала и устраняет необходимость применения радиаторов.

Дифференциальный датчик позволяет регулировать выходное напряжение с высокой точностью, а адаптивное позиционирование выходного напряжения обеспечивает превосходный отклик на изменение нагрузки. Встроенный стабилизатор напряжения позволяет работать от 5 В или 12 В источника питания. Высокая частота переключений (до 500 кГц) и двухфазный режим позволяют использовать небольшие индуктивности и конденсаторы входного фильтра. Это позволяет использовать компактные индуктивности для поверхностного монтажа, что ведет к повышению надежности и снижения размеров и стоимости системы.

Также MAX5037A имеет вход внешней синхронизации (CLKIN) и выход синхросигнала (CLKOUT), имеющий программируемую задержку по фазе относительно CLKIN. Кроме того, MAX5037A ограничивают обратный ток, если напряжение на шине становится выше, чем стабилизируемое выходное напряжение.

MAX5037A имеет рабочий температурный диапазон от -40°C до +85°C и доступен в 44 контактных MQFP и тонком QFN корпусах.

Документация:

889 Kb Engl Описание микросхемы

---

---
