MAX50351 А 76 В высокоэффективный понижающий DC-DC преобразователь семейства MAXPowerОтличительные особенности:
Применение:

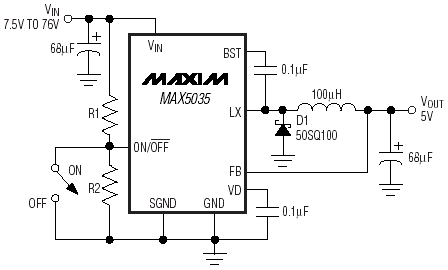

Типовая схема включения MAX5035:
Расположение выводов MAX5035:
Общее описание: MAX5035 - простой в использовании высокоэффективный высоковольтный понижающий DC-DC преобразователь, который работает от входного напряжения до 76 В и потребляет без нагрузки всего 350 мкА. Этот ШИМ преобразователь работает на фиксированной частоте 125 кГц при больших нагрузках и, для обеспечения высокого КПД, в режиме пропуска импульсов при малых нагрузках. MAX5035 имеет внутреннюю частотную коррекцию, что упрощает разработку изделий на его основе. Для обеспечения высокого КПД и низкой стоимости системы прибор содержит встроенный высоковольтный DMOS транзистор. Этот прибор имеет блокировку от пониженного входного напряжения, циклический токовый ограничитель и защиту от КЗ перегрева. MAX5035 обеспечивает максимальный выходной ток 1 А. При подаче внешнего сигнала блокировки прибор переходит в ждущий режим, типовой ток потребления в котором составляет всего 10 мкА. Модификации MAX5035A/B/C имеют установленное при производстве выходное напряжение 3.3, 5 и 12 В соответственно, а MAX5035D имеет регулируемое в диапазоне от 1.25 до 13.2 В выходное напряжение. MAX5035 доступен в 8 выводных компактном SO и пластиковом DIP корпусах и имеет рабочий температурный диапазон от 0°C до +85°C. Документация:
