MAX1947Низковольтный повышающий DC-DC преобразователь с выходом сигнала nonRESETОтличительные особенности:
Области рименения:

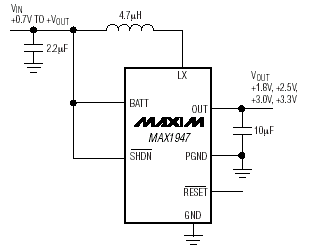

Типовая схема включения MAX1947:
Расположение выводов MAX1947:
Общее описание: MAX1947 - миниатюрный высокоэффективный повышающий DC-DC преобразователь, который вырабатывает выходное напряжение от 1.8 до 3.3 В для питания 3 В µP/DSP, памяти и шин ввода - вывода из напряжения от одной или двух щелочных/NiMH/NiCd батарей. Прибор содержит встроенный 800 мА коммутатор и синхронный выпрямитель, позволяющие достигать КПД более 94% и устраняющие необходимость использования внешнего диода Шотки. Высокая частота переключений (до 2 МГц) позволяет обеспечить низкие пульсации даже при использовании керамических сглаживающих конденсаторов, а автоматический режим пропуска импульсов при больших нагрузках приводит к снижению тока потребления до 70 мкА и продлению срока службы аккумулятора. В запатентованном компанией Maxim режиме пониженного потребления True Shutdown ток потребления не превышает 2 мкА, а нагрузка полностью заземляется. Преобразователь выпускается в модификациях с фиксированным выходным напряжением 1.8, 2.5, 3.0 и 3.3 В и не требует для работы никаких цепей коррекции. Прибор формирует 75 мс флаг nonReset, который может использоваться в качестве сигнала сброса при включении (POR). MAX1947 доступен в компактном 8 контактном TDFN корпусе. Документация:
