MAX1795, MAX1796, MAX1797

Повышающий преобразователь постоянного напряжения с малым энергопотреблением и режимом глубокого выключения

Отличительные особенности:

  • К.п.д.>95%
  • Схема глубокого выключения
        Выход отключается от входа в режиме выключения
        Не требуется внешний диод Шоттки
  • Собственное потребление 25 мкА
  • Малошумящее подавление выбросов на индуктивности
  • Компаратор контроля батареи (LBI/LBO) работает в режиме выключения
  • Ток в режиме выключения 2 мкА
  • 8-выв. корпус µMAX

Области применения:

  • Портативные цифровые аудио плееры
  • Персональные цифровые помощники/Настольные компьютеры
  • Радиотелефоны
  • Портативные пульты управления/терминалы

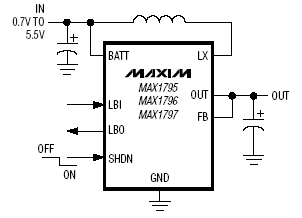

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1795, MAX1796, MAX1797 – повышающие преобразователи постоянного напряжения с высоким к.п.д., реализованные для применения в малогабаритных, переносных устройствах. Эти ИС характеризуются запатентованной Maxim схемой глубокого отключения True-Shutdown™, которая полностью отключает выход от входа в режиме выключения, улучшает к.п.д. и исключает затраты на внешние компоненты. Все три устройства также характеризуются запатентованной Maxim схемой подавления э.д.с. самоиндукции индуктивности LX для уменьшения электромагнитных излучений, что важно для приложений чувствительных к уровню шумов. Для повышения гибкости в них входит компаратор контроля батареи (LBI/LBO), который остается активным даже при переводе преобразователя в режим выключения.

Диапазон входного напряжения составляет +0.7В…VOUT, где VOUT в свою очередь может быть установлено в диапазоне +2В… +5.5В. Запуск схемы гарантируется при входном напряжении от +0.85В. MAX1795, MAX1796, MAX1797 имеют вход предустановки выходного напряжения 5В или 3.3В. Используя два внешних резистора можно также задать любое выходное напряжение из указанного выше диапазона. Данные ИС отличаются только по их предельному току, что позволяет оптимизировать внешние компоненты для различных нагрузок: MAX1795, MAX1796 и MAX1797 имеют пределы тока 0.25A, 0.5A и 1A, соответственно. Все устройства выпускаются в компактном 8-выв. корпусе µMAX, который характеризуются высотой всего 1.09мм и занимает половину площади по сравнению с 8-выв. корпусом SO.

Документация:

  398 Kb Engl Описание микросхемы
