MAX1776

Понижающий преобразователь с входным напряжением до 24В, выходным током 600 мА, встроенным ключом и максимальным коэффициентом заполнения импульсов 100%

Отличительные особенности:

  • Фиксированный 5В или регулируемый выход
  • Входной диапазон питания 4.5В…24В
  • Выходной ток до 600 мА
  • Встроенный P-канальный МОП-транзистор с сопротивлением канала 0.4Ом
  • К.п.д. до 95%
  • Собственное потребление 15 мкА
  • Ток в режиме выключения 3 мкА
  • Максимальный коэффициент заполнения импульсов 100% для минимальных потерь напряжения
  • Архитектура с ограничением тока
  • Выключение при перегреве
  • Малогабаритный 8-выв. корпус µMAX

Области применения:

  • Портативные компьютеры
  • Распределенные системы питания
  • Источники бесперебойного питания
  • Переносные, компактные устройства

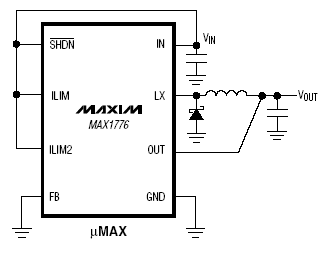

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1776 – понижающий преобразователь напряжения, характеризующийся высоким к.п.д., регулируемым выходным напряжением 1.25В…VIN при входном напряжении до 24В. Встроенные драйверы с ограничением тока МОП-транзистора (сопротивление открытого канала 0.4 Ом) обеспечивают ток нагрузки до 600 мА. За счет работы с максимальным коэффициентом заполнения 100% достигнуты минимальные потери напряжения (240 мВ при 600 мА).

MAX1776 характеризуется малым собственным потреблением 15 мкА, что улучшает к.п.д. при малом уровне нагружения и позволяет продлить срок службы батареи питания. Ток потребления может быть уменьшен до 3 мкА в режиме выключения.

Высокая частота коммутации (до 200 кГц) позволяет использовать миниатюрные индуктивности и выходные конденсаторы. MAX1776 выпускается в 8-выв. корпусе µMAX, который характеризуется занимаемой площадью вдвое меньшей площади 8-выв. корпуса SO. При необходимости построения более мощного источника питания используйте понижающие контроллеры MAX1626/MAX1627, которые совместно с внешним р-канальным МОП-транзистором способны развить мощность до 20 Вт.

Документация:

  740 Kb Engl Описание микросхемы
