MAX1774

Двухканальный понижающий преобразователь с высоким к.п.д. и автоматическим вводом резервной батареи

Отличительные особенности:

• Два канала понижающих преобразователей с синхронным выпрямлением и высоким к.п.д.
• Тонкий, миниатюрный корпус (высота 1мм) QFN
• Повышающий преобразователь напряжения резервной батареи
• Основной канал
      Регулируемый в диапазоне +1.25В…+5.5В
      Ток нагрузки до 2А
      к.п.д. до 95%
• Дополнительный канал питания ядра
      Регулируемый в диапазоне 1В…5В
      Внутренние ключи
      Ток нагрузки до 1.5A
      к.п.д. до 91%
• Автоматическое переключение основной батареи
• Максимальный коэффициент заполнения импульсов 100%
• Частота коммутации до 1.25 МГц
• Входной диапазон питания +2.7В…+28В
• Четыре детектора понижения напряжения
• Собственное потребление 170мкА
• Ток в режиме выключения 8 мкА
• Цифровой плавный старт
• Раздельные входы выключения

Области применения:

• Переносные компьютеры
• Персональные цифровые помощники (PDA)
• Устройства доступа к интернет
• Терминалы торговых залов
• Субминиатюрные компьютеры

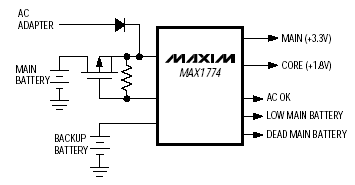

Типовая схема включения:

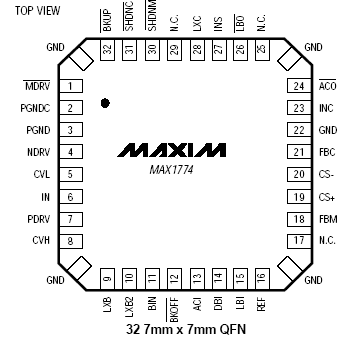

Расположение выводов:

Общее описание:

MAX1774 – завершенное решение источника питания для персональных цифровых помощников и других переносных устройств. Он выпускается в малогабаритных корпусах 32-выв. QFN или 28-выв. QSOP и интегрирует два понижающих преобразователя с высоким к.п.д., повышающий преобразователь для стабилизации напряжения резервной батареи и четыре детектора напряжения.

MAX1774 работает при входных напряжениях +2.7В…+28В и обеспечивает выходное напряжение на основном канале 1.25В… 5.5В при токе до 2А. Дополнительный преобразователь питания ядра имеет регулируемый выход 1В…5В и обладает нагрузочной способностью до 1.5А. Оба стабилизатора имеют раздельные входы выключения.

При отключении адаптера переменного напряжения внешние ключи на P-канальных МОП-транзисторах переключают вход к основной батареи. При снижении напряжения основной батареи резервный повышающий преобразователь поддержит основное выходное напряжение. Если резервный источник не сможет длительно питать требуемую нагрузку, система выключится безопасным способом в целях предотвращения повреждения. Четыре встроенных детектора напряжения контролируют состояние адаптера переменного напряжения, основной батареи и резервной батареи.

В целях сокращения времени на проектирование выпускается оценочный набор MAX1774.
