MAX1744, MAX1745

Высоковольтный контроллер понижающего преобразователя постоянного напряжения в корпусе µMAX

Отличительные особенности:

• Работа при повышенном входном напряжении (до 36В)
• К.п.д. >90%
• Возможность построения источника питания с выходной мощностью до 50 Вт
• 10-выв. корпус µMax
• Малое падение напряжения
• Максимальный коэффициент заполнения импульсов 100%
• Собственное потребление 90 мкА
• Ток в режиме выключения 4мкА
• Частота коммутации до 330 кГц
• Выходное напряжение
      5В или 3.3В (MAX1744)
      Регулируемое 1.25В…18В (MAX1745)
• Схема управления с ограничением тока

Области применения:

• Автомобильная электроника
• Телекоммуникационные системы
• Устройства с питанием от сетевых адаптеров
• Промышленные системы управления
• Firewire/IEEE1394 (стандарт цифровой последовательной связи на скорости до 400 Мбод)

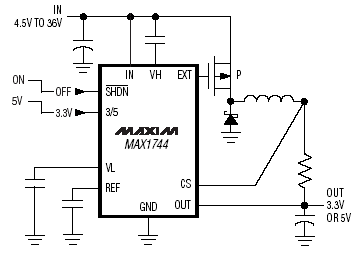

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1744, MAX1745 –контроллеры понижающих преобразователей постоянного напряжения, способные работать при входном напряжении 36В. В этих ИС используется запатентованная схема управления с ограничением тока, которая обеспечивает поддержание высокого к.п.д., при малом и высоком уровнях нагружения, при этом, использование частоты 330 кГц (макс.) позволяет добиться малых габаритов внешних компонентов для приложений критичных к размерам. Работа с коэффициентом заполнения импульсов до 100% обеспечивает минимальные потери напряжения.

MAX1744 содержит встроенную цепь обратной связи и вывод выбора выходного напряжения 3.3В или 5В. MAX1745 использует внешнюю цепь обратной связи, которая позволяет задать выходное напряжение в диапазоне 1.25…18В. MAX1744, MAX1745 выпускаются в малогабаритном 10-выв. корпусе µMAX.

Документация:

257 Kb Engl Описание микросхемы

---

---
