MAX1730

Понижающий стабилизатор напряжения 1.8В и 1.9В с нагрузочной способностью 50 мА и подкачкой заряда на конденсаторах

Отличительные особенности:

• Максимальный к.п.д. > 85%
• Гарантированный выходной ток 50 мА
• Два режима выхода: 1.8 или 1.9В
• Точность стабилизации ±3%
• Рабочая частота до 2 МГц
• Малогабаритные конденсаторы 0.22 мкФ
• Не требуются индуктивности
• Входной диапазон питания 2.7В…5.5В
• Выход отключается от входа в режиме выключения
• Малогабаритный 10-выв. корпус µMAX (макс. высота 1.09 мм)

Области применения:

• Питание низковольтной логики
• Радиотелефоны
• Персональные цифровые помощники
• Карты персональных компьютеров
• Портативные интструменты

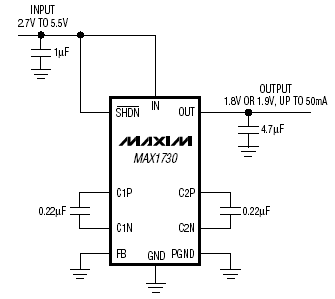

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1730 – понижающий стабилизатор напряжения с подкачкой заряда, который генерирует опционально выходные напряжения 1.8В или 1.9В и обеспечивает ток нагрузки до 50 мА в диапазоне питающего напряжения 2.7В…5.5В. ИС специально разработана для обеспечения высокого к.п.д. при питании логических устройств в приложениях, где первостепенное значение имеет компактность. MAX1730 использует технику дробящего преобразования для достижения более лучшего к.п.д. по сравнению с линейными стабилизаторами

MAX1730 работает на частоте 2МГц, использует малогабаритные конденсаторы 0.22 мкФ и потребляет всего 75 мкА. Запатентованная схема плавного старта предотвращает выбросы тока при старте, что делает MAX1730 совместимой с источниками с большим внутренним сопротивлением, например, щелочные или литий-ионные гальванические элементы питания.

MAX1730 выпускается в малогабаритном 10-выв. корпусе µMAX с высотой всего 1.09 мм, т.о. в 2 раза меньше площади 8-выв. корпуса SO.

Документация:

178 Kb Engl Описание микросхемы

---

---
