MAX1729

Источник напряжения смещения ECB и LCD дисплеев с прецизионным выходом и температурной компенсацией

Отличительные особенности:

• Высокоточный источник опорного напряжения (±1%)
• Дрейф выходного напряжения ±11ppm/°C
• Выход встроенного температурного датчика
• Точность поддержания напряжения и учет температуры обеспечивают:
      Согласованность цветов у ECB дисплеев (дисплеи с электроуправляемым двойным лучепреломлением)
      Согласованность полутонового контраста LCD-дисплеев (жидкокристаллические дисплеи)
• Входной диапазон питания +2.7В… +5.5В
• Диапазон выходных напряжений
      +2.5…+16В в режиме внутренней обратной связи
      Программируемый в режиме внешней обратной связи
• Динамическое управление выходным напряжением
• Потребляемый ток 67 мкА
• Потребляемый ток в режиме выключения 0.4 мкА
• 10-выв. корпус µMAX (максимальная высота 1.09 мм)
• Доступен оценочный набор (MAX1729EVKIT)

Области применения:

• Регулировка цвета и смещения у ECB-дисплеев
• Регулировка контраста и смещения у LCD-дисплеев
• Сотовые телефоны
• Персональные цифровые помощники

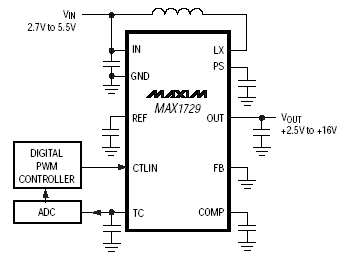

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1729 – микромощный понижающе-повышающий преобразователь постоянного напряжения, который идеально подходит для генерации напряжения смещения у жидкокристаллических дисплеев (LCD) и у дисплеев с электронно-управляемым двойным лучепреломлением (ECB). Он может выполнять как повышающее, так и понижающее преобразование с меньшими пульсациями выходного напряжения за счет использования повышающего преобразователя постоянного напряжения после линейного стабилизатора.

Данная архитектура позволяет применить индуктивность физически меньших размеров по сравнению с аналогами, использующих топологии SEPIC и обратноходовую. Данная ИМС характеризуется меньшим собственным потреблением (67 мкА). Управляемый логическим сигналом режим выключения уменьшает ток потребления ИМС до 0.4 мкА.

У MAX1729 имеется вход, который может динамически изменять выходное напряжение для управления цветом дисплея и контрастом. Реализовано два режима обратной связи: внутренняя и внешняя. Режим внутренней обратной связи обеспечивает выходной диапазон напряжений 2.5…16В и специально разработан для поддержания температурного дрейфа до ±11ppm/°C. Режим внешней обратной связи позволяет настроить выходной диапазон MAX1729 под конкретный тип дисплея.

Встроенный температурный датчик с положительным температурным коэффициентом выполняет компенсацию в соответствии с температурной характеристикой LCD/ECB -дисплеев. В режиме внутренней обратной связи, буферизованный выход температурного датчика может быть считан внешним устройством и использован для регулировки выходного напряжения через сигнал цифрового управления. Режим внешней обратной связи характеризуется использованием метода компенсации, в котором температурный выход суммирован непосредственно в цепи обратной связи для обеспечения противодействующей температурной компенсации первого порядка выходного напряжения. MAX1729 выпускается в миниатюрном 10-выв. корпусе µMAX.
