MAX1717

Динамически регулируемый, синхронный понижающий контроллер для питания ЦПУ ноутбуков

Отличительные особенности:

• Архитектура Quick-PWM (быстродействующее ШИМ-управление)
• Погрешность стабилизации VOUT ±1% во всем диапазоне питающих напряжений и нагружения
• 5-разрядный встроенный ЦАП с входным мультиплексором
• Прецизионное управление скоростью изменения выходного напряжения VOUT
• Регулируемое выходное напряжение: 0.925…2В
• Поддержка приложений с позиционированным напряжением
• Входной диапазон 2…28В
• Требует отдельного источника напряжения смещения +5В
• Частота коммутации 200, 300, 550, 1000 кГц
• Защита от превышения/понижения напряжения
• Управление мощным синхронным выпрямителем на МОП-транзисторах
• Ток потребления Iсс=700 мкА
• Ток потребления в режиме выключения 2 мкА
• Выход опорного напряжения 2В ±1%
• Выход индикации о завершении переходного процесса VGATE
• Малогабаритный 24-выв. корпус QSOP

Области применения:

• Портативные компьютеры с процессорами SpeedStep или другими динамически настраиваемыми процессорами
• Преобразователи напряжения 2…4 литиевых элемента в напряжение питания ядра ЦПУ
• Преобразователи напряжения 5В в напряжение питания ядра ЦПУ

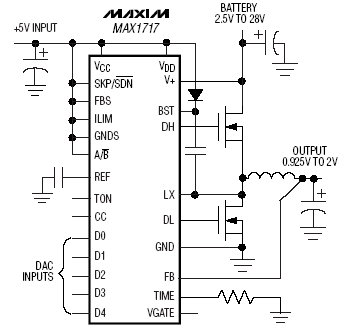

Типовая схема включения:

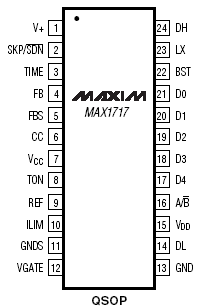

Расположение выводов:

Общее описание:

Понижающие контроллеры MAX1717 реализованы для построения преобразователей постоянного напряжения для питания ядра ЦПУ в портативных компьютерах. Они отличаются возможностью динамического регулирования выходного напряжения, сверхбыстрым переходным процессом, высокой точностью поддержания постоянного напряжения и высоким к.п.д., что является основными требованиями к источникам питания современных ЦПУ. Запатентованная Maxim схема обеспечения быстрого переходного процесса с постоянным временем включения при ШИМ-управлении, выпускаемая под торговой маркой Quick-PWM, способна с легкостью функционировать в широком диапазоне отношений входного и выходного напряжений и обеспечивать 100 нс переходный процесс при относительно постоянной частоте коммутации.

Выходное напряжение может динамически регулироваться встроенным 5-разрядным ЦАП в диапазоне 0.925…2В. Уникальная возможность MAX1717 – встроенный мультиплексор (mux) для получения двух 5-разрядных кодов ЦАП по 5 цифровым входам. Выходное напряжение переходит в новое состояние под управлением прецизионной схемы задания скорости изменения напряжения, которая минимизирует выбросы втекающего/вытекающего токов батареи питания, не ухудшая ее надежность при изменениях выходного напряжения.

Точность стабилизации улучшена за счет 2-проводной схемы удаленного контроля напряжения непосредственно на нагрузке, которая учитывает потери на шинах питания. Альтернативно, входы удаленного контроля могут использоваться для реализации схемы позиционирования напряжения, которая воздействует на переходной процесс токовой нагрузки, что снижает требования к выходному конденсатору и рассеиваемой мощности.

Одноступенчатое преобразование позволяет этим устройствам непосредственно понижать высоковольтное напряжение батарей для достижения максимального к.п.д. Дополнительно, возможно использование двухступенчатого преобразования +5В системного питания при высоких частотах коммутации для достижения минимально возможных размеров.

MAX1717 выпускается в 24-выв. корпусе QSOP.
