Отличительные особенности:
Области применения:

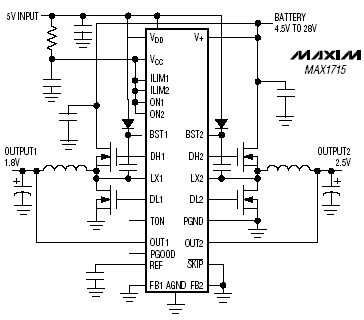

Типовая схема включения:

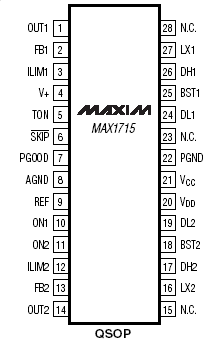

Расположение выводов:
Общее описание:
MAX1715 – контроллер широтно-импульсной модуляции (PWM), который обеспечивает высокий к.п.д., превосходный переходной процесс и высокую точность поддержания постоянного напряжения, что необходимо для понижения батарейного напряжения до уровня, необходимого для питания ядра ЦПУ или наборов микросхем/ОЗУ в портативных компьютерах.
Запатентованная Maxim схема обеспечения быстрого переходного процесса с постоянным временем включения при ШИМ-управлении, выпускаемая под торговой маркой Quick-PWM, способна с легкостью функционировать в широком диапазоне отношений входного и выходного напряжений и обеспечивать 100 нс переходный процесс при относительно постоянной частоте коммутации.
MAX1715 достигает высокого к.п.д. при уменьшенной стоимости за счет исключения токоизмерительного резистора. К.п.д. также увеличен за счет возможности управления мощными МОП-транзисторами.
Одноступенчатое понижающее преобразование позволяет этим устройствам снижать непосредственно напряжение батареи с достижением максимального к.п.д. Дополнительно, 2-ступенчатое преобразование (понижение системного питания +5В вместо батареи) при повышенных частотах коммутации позволяет добиться минимальных размеров.
MAX1715 реализован для питания ядра ЦПУ, наборов микросхем, динамического ОЗУ и других низковольтных устройств с напряжением питания до 1В. MAX1715 выпускается в 28-выв. корпусе QSOP. Для приложений требующих управление выходного напряжения с помощью ЦАП следует использовать MAX1710, MAX1711. Существует версия с одним выходом MAX1714.
Документация:
 |
385 Kb Engl Описание микросхемы |
